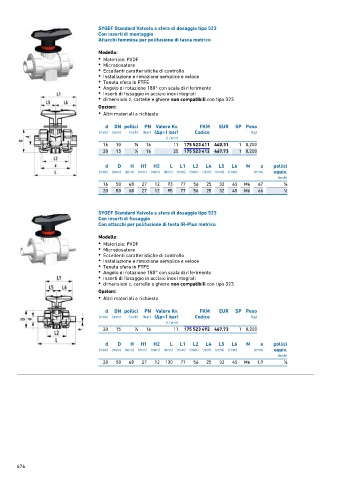

Page 676 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola a sfera di dosaggio tipo 523
Con inserti di montaggio
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• dimensioni z, cartelle e ghiere non compatibili con tipo 323

Opzioni:
• Altri materiali a richiesta

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 11 175 523 411 440,31 1 0,200
20 15 1 ∕2 16 20 175 523 412 467,73 1 0,200

d D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 68 27 12 93 77 56 25 32 45 M6 67 3 ∕8
20 50 68 27 12 95 77 56 25 32 45 M6 66 1 ∕2

SYGEF Standard Valvola a sfera di dosaggio tipo 523
Con inserti di fissaggio
Con attacchi per polifusione di testa IR-Plus metrico

Modello:
• Materiale: PVDF
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• dimensioni z, cartelle e ghiere non compatibili con tipo 323

Opzioni:
• Altri materiali a richiesta

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 11 175 523 492 467,73 1 0,200

d D H H1 H2 L L1 L2 L4 L5 L6 M e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 68 27 12 130 77 56 25 32 45 M6 1,9 1 ∕2

676
