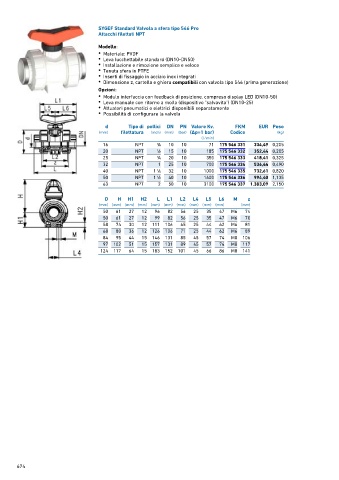

SYGEF Standard Valvola a sfera tipo 546 Pro
Attacchi filettati NPT

Modello:
• Materiale: PVDF
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d Tipo di pollici DN PN Valore Kv. FKM EUR Peso
(mm) filettatura (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 NPT 3 ∕8 10 10 71 175 546 331 334,49 0,205
20 NPT 1 ∕2 15 10 185 175 546 332 352,44 0,205
25 NPT 3 ∕4 20 10 350 175 546 333 418,41 0,325
32 NPT 1 25 10 700 175 546 334 536,44 0,490
40 NPT 1 ∕4 32 10 1000 175 546 335 732,61 0,820
1
50 NPT 1 ∕2 40 10 1600 175 546 336 994,40 1,135
1
63 NPT 2 50 10 3100 175 546 337 1.383,09 2,150
D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 27 12 96 82 56 25 35 47 M6 74
50 61 27 12 99 82 56 25 35 47 M6 70
58 74 30 12 111 106 65 25 44 62 M6 81
68 80 36 12 126 106 71 25 44 62 M6 89
84 95 44 15 146 131 85 45 57 74 M8 106
97 102 51 15 157 131 89 45 57 74 M8 117
124 117 64 15 183 152 101 45 66 86 M8 141
