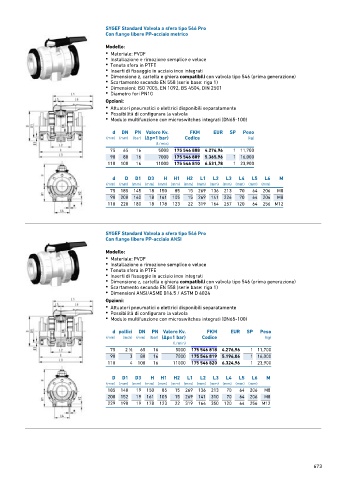

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange libere PP-acciaio metrico

Modello:
• Materiale: PVDF
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Diametro fori PN10

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 16 5000 175 546 808 4.276,96 1 11,700
90 80 16 7000 175 546 809 5.365,96 1 16,000
110 100 16 11000 175 546 810 6.531,78 1 23,900

d D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 18 150 85 15 269 136 213 70 64 206 M8
90 200 160 18 161 105 15 269 141 226 70 64 206 M8
110 220 180 18 178 123 22 319 164 257 120 64 256 M12

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange libere PP-acciaio ANSI
Modello:
• Materiale: PVDF
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni ANSI/ASME B16.5 / ASTM D 4024

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 16 5000 175 546 818 4.276,96 1 11,700
1
90 3 80 16 7000 175 546 819 5.196,06 1 16,000
110 4 100 16 11000 175 546 820 6.324,96 1 23,900

D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
185 140 19 150 85 15 269 136 213 70 64 206 M8
200 152 19 161 105 15 269 141 310 70 64 206 M8
229 190 19 178 123 22 319 164 350 120 64 256 M12
