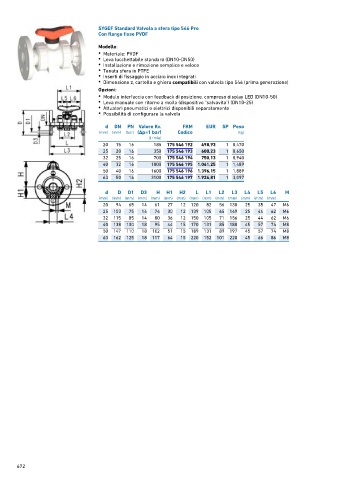

Page 672 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola a sfera tipo 546 Pro
Con flange fisse PVDF

Modello:
• Materiale: PVDF
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 185 175 546 192 498,93 1 0,470
25 20 16 350 175 546 193 600,23 1 0,650
32 25 16 700 175 546 194 750,13 1 0,940
40 32 16 1000 175 546 195 1.061,25 1 1,489
50 40 16 1600 175 546 196 1.396,15 1 1,889
63 50 16 3100 175 546 197 1.926,81 1 3,097

d D D1 D3 H H1 H2 L L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 94 65 14 61 27 12 120 82 56 130 25 35 47 M6
25 103 75 14 74 30 12 139 105 65 149 25 44 62 M6
32 115 85 14 80 36 12 150 105 71 156 25 44 62 M6
40 138 100 18 95 44 15 170 131 85 180 45 57 74 M8
50 147 110 18 102 51 15 189 131 89 197 45 57 74 M8
63 162 125 18 117 64 15 220 152 101 228 45 66 86 M8
