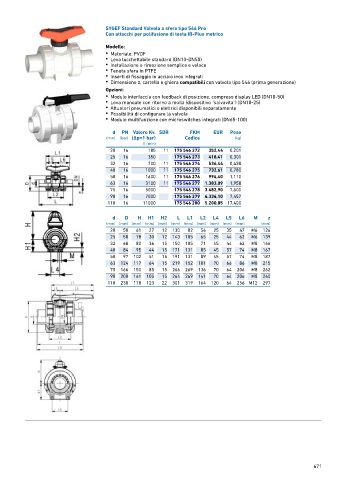

SYGEF Standard Valvola a sfera tipo 546 Pro
Con attacchi per polifusione di testa IR-Plus metrico

Modello:
• Materiale: PVDF
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d PN Valore Kv. SDR FKM EUR Peso
(mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 16 185 11 175 546 272 352,44 0,201
25 16 350 175 546 273 418,41 0,301
32 16 700 11 175 546 274 536,44 0,438
40 16 1000 11 175 546 275 732,61 0,780
50 16 1600 11 175 546 276 994,40 1,110
63 16 3100 11 175 546 277 1.383,09 1,958
75 16 5000 175 546 278 3.482,90 7,600
90 16 7000 175 546 279 4.334,10 7,457
110 16 11000 175 546 280 5.200,85 17,400

d D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 61 27 12 130 82 56 25 35 47 M6 126
25 58 78 30 12 143 105 65 25 44 62 M6 139
32 68 80 36 15 150 105 71 45 44 62 M8 146
40 84 95 44 15 171 131 85 45 57 74 M8 167
50 97 102 51 15 191 131 89 45 57 74 M8 187
63 124 117 64 15 219 152 101 70 66 86 M8 215
75 166 150 85 15 266 269 136 70 64 206 M8 262
90 200 161 105 15 264 269 141 70 64 206 M8 260
110 238 178 123 22 301 319 164 120 64 256 M12 297
