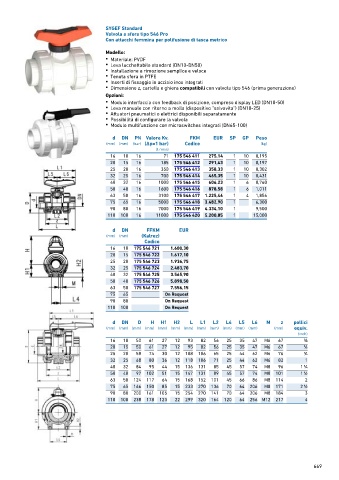

Page 669 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard
Valvola a sfera tipo 546 Pro
Con attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. FKM EUR SP GP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 175 546 411 275,14 1 10 0,195
20 15 16 185 175 546 412 291,43 1 10 0,197
25 20 16 350 175 546 413 358,33 1 10 0,302
32 25 16 700 175 546 414 465,35 1 10 0,431
40 32 16 1000 175 546 415 606,23 1 6 0,760
50 40 16 1600 175 546 416 878,58 1 6 1,011
63 50 16 3100 175 546 417 1.225,46 1 4 1,856
75 65 16 5000 175 546 418 3.482,90 1 6,300
90 80 16 7000 175 546 419 4.334,10 1 9,500
110 100 16 11000 175 546 420 5.200,85 1 15,000

d DN FFKM EUR
(mm) (mm) (Kalrez)
Codice
16 10 175 546 721 1.600,30
20 15 175 546 722 1.617,10
25 20 175 546 723 1.936,75
32 25 175 546 724 2.483,70
40 32 175 546 725 3.565,90
50 40 175 546 726 5.898,50
63 50 175 546 727 7.556,15
75 65 On Request
90 80 On Request
110 100 On Request

d DN D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 10 50 61 27 12 93 82 56 25 35 47 M6 67 3 ∕8
20 15 50 61 27 12 95 82 56 25 35 47 M6 67 1 ∕2
25 20 58 74 30 12 108 106 65 25 44 62 M6 76 3 ∕4
32 25 68 80 36 12 118 106 71 25 44 62 M6 82 1
40 32 84 95 44 15 136 131 85 45 57 74 M8 96 1 ∕4
1
50 40 97 102 51 15 147 131 89 45 57 74 M8 101 1 ∕2
1
63 50 124 117 64 15 168 152 101 45 66 86 M8 114 2
75 65 166 150 85 15 233 270 136 70 64 206 M8 171 2 ∕2
1
90 80 200 161 105 15 254 270 141 70 64 206 M8 184 3
110 100 238 178 123 22 299 320 164 120 64 256 M12 217 4
