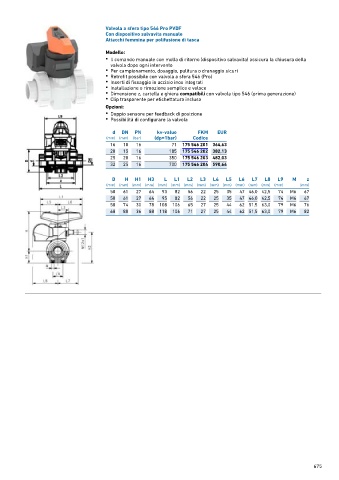

Page 675 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVDF
Con dispositivo salvavita manuale
Attacchi femmina per polifusione di tasca

Modello:
• Il comando manuale con molla di ritorno (dispositivo salvavita) assicura la chiusura della
valvola dopo ogni intervento
• Per campionamento, dosaggio, pulitura o drenaggio sicuri
• Retrofit possibile con valvola a sfera 546 (Pro)
• Inserti di fissaggio in acciaio inox integrati
• Installazione e rimozione semplice e veloce
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Clip trasparente per etichettatura inclusa

Opzioni:
• Doppio sensore per feedback di posizione
• Possibilità di configurare la valvola

d DN PN kv-value FKM EUR
(mm) (mm) (bar) (dp=1bar) Codice
16 10 16 71 175 546 201 364,63
20 15 16 185 175 546 202 382,13
25 20 16 350 175 546 203 482,03
32 25 16 700 175 546 204 590,64

D H H1 H3 L L1 L2 L3 L4 L5 L6 L7 L8 L9 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 27 64 93 82 56 22 25 35 47 46,0 42,5 74 M6 67
50 61 27 64 95 82 56 22 25 35 47 46,0 42,5 74 M6 67
58 74 30 78 108 106 65 27 25 44 62 51,5 63,0 79 M6 76
68 80 36 88 118 106 71 27 25 44 62 51,5 63,0 79 M6 82
