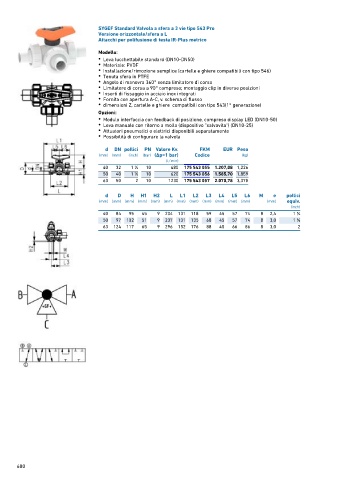

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a L
Attacchi per polifusione di testa IR-Plus metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Materiale: PVDF
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
40 32 1 ∕4 10 480 175 543 055 1.207,08 1,226
1
50 40 1 ∕2 10 620 175 543 056 1.585,70 1,859
1
63 50 2 10 1230 175 543 057 2.070,78 3,370
d D H H1 H2 L L1 L2 L3 L4 L5 L6 M e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
40 84 95 45 9 204 131 118 59 45 57 74 8 2,4 1 ∕4
1
50 97 102 51 9 237 131 135 68 45 57 74 8 3,0 1 ∕2
1
63 124 117 65 9 296 152 176 88 45 66 86 8 3,0 2
