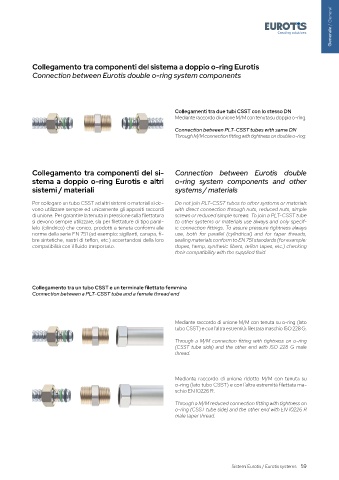

Page 59 - EUROTIS - CATALISTINO 10_2024 - FIDRA

Generale / General

Collegamento tra componenti del sistema a doppio o-ring Eurotis
Connection between Eurotis double o-ring system components

Collegamenti tra due tubi CSST con lo stesso DN
Mediante raccordo di unione M/M con tenuta su doppio o-ring.

Connection between PLT-CSST tubes with same DN
Through M/M connection fitting with tightness on double o-ring.

Collegamento tra componenti del si- Connection between Eurotis double
stema a doppio o-ring Eurotis e altri o-ring system components and other
sistemi / materiali systems / materials

Per collegare un tubo CSST ad altri sistemi o materiali si de- Do not join PLT-CSST tubes to other systems or materials
vono utilizzare sempre ed unicamente gli appositi raccordi with direct connection through nuts, reduced nuts, simple
di unione. Per garantire la tenuta in pressione sulla filettatura screws or reduced simple screws. To join a PLT-CSST tube
si devono sempre utilizzare, sia per filettature di tipo paral- to other systems or materials use always and only specif-
lelo (cilindrico) che conico, prodotti a tenuta conformi alle ic connection fittings. To assure pressure tightness always
norme della serie EN 751 (ad esempio: sigillanti, canapa, fi- use, both for parallel (cylindrical) and for taper threads,
bre sintetiche, nastri di teflon, etc.) accertandosi della loro sealing materials conform to EN 751 standards (for example:
compatibilità con il fluido trasportato. dopes, hemp, synthetic fibers, teflon tapes, etc.) checking
their compatibility with the supplied fluid.

Collegamento tra un tubo CSST e un terminale filettato femmina
Connection between a PLT-CSST tube and a female thread end

Mediante raccordo di unione M/M con tenuta su o-ring (lato
tubo CSST) e con l’altra estremità filettata maschio ISO 228 G.

Through a M/M connection fitting with tightness on o-ring
(CSST tube side) and the other end with ISO 228 G male
thread.

Mediante raccordo di unione ridotto M/M con tenuta su
o-ring (lato tubo CSST) e con l’altra estremità filettata ma -
schio EN 10226 R.

Through a M/M reduced connection fitting with tightness on
o-ring (CSST tube side) and the other end with EN 10226 R
male taper thread.

Sistemi Eurotis / Eurotis systems 59
