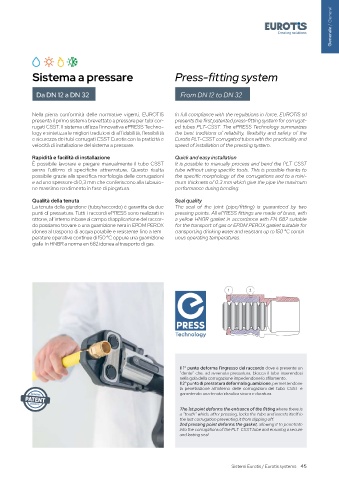

Generale / General
Sistema a pressare Press-fitting system
Da DN 12 a DN 32 From DN 12 to DN 32
Nella piena conformità delle normative vigenti, EUROTIS In full compliance with the regulations in force, EUROTIS srl
presenta il primo sistema brevettato a pressare per tubi cor- presents the first patented press-fitting system for corrugat-
rugati CSST. II sistema utilizza l'innovativa ePRESS Techno- ed tubes PLT-CSST. The ePRESS Technology summarizes
logy e sintetizza le migliori tradizioni di affidabilità, flessibilità the best traditions of reliability, flexibility and safety of the
e sicurezza dei tubi corrugati CSST Eurotis con la praticità e Eurotis PLT-CSST corrugated tubes with the practicality and
velocità di installazione del sistema a pressare. speed of installation of the pressing system.
Rapidità e facilità di installazione Quick and easy installation
È possibile lavorare e piegare manualmente il tubo CSST It is possible to manually process and bend the PLT-CSST
senza l’utilizzo di specifiche attrezzature. Questo risulta tube without using specific tools. This is possible thanks to
possibile grazie alla specifica morfologia delle corrugazioni the specific morphology of the corrugations and to a mini -
e ad uno spessore di 0,3 mm che conferiscono alla tubazio- mum thickness of 0.3 mm which give the pipe the maximum
ne massimo rendimento in fase di piegatura. performance during bending.
Qualità della tenuta Seal quality
La tenuta della giunzione (tubo/raccordo) è garantita da due The seal of the joint (pipe/fitting) is guaranteed by two
punti di pressatura. Tutti i raccordi ePRESS sono realizzati in pressing points. All ePRESS fittings are made of brass, with
ottone, all’interno in base al campo di applicazione del raccor- a yellow HNBR gasket in accordance with EN 682 suitable
do possiamo trovare o una guarnizione nera in EPDM PEROX for the transport of gas or EPDM PEROX gasket suitable for
idonea al trasporto di acqua potabile e resistente fino a tem- transporting drinking water and resistant up to 150 °C contin -
perature operative continue di 150 °C oppure una guarnizione uous operating temperatures.
gialla in HNBR a norma en 682 idonea al trasporto di gas.
1 2
Il 1° punto deforma l’ingresso del raccordo dove è presente un
“dente” che, ad avvenuta pressatura, blocca il tubo inserendosi
nella gola della corrugazione impedendone lo sfilamento.
Il 2° punto di pressatura deforma la guarnizionepermettendone
,
la penetrazione all’interno delle corrugazioni del tubo CSST e
garantendo una tenuta idraulica sicura e duratura.
EUROTIS
PATENT
EUROTIS
The 1st point deforms the entrance of the fitting where there is
a “tooth” which, after pressing, locks the tube and inserts itself in
the last corrugation preventing it from slipping off.
2nd pressing point deforms the gasket , allowing it to penetrate
into the corrugations of the PLT-CSST tube and ensuring a secure
and lasting seal.
