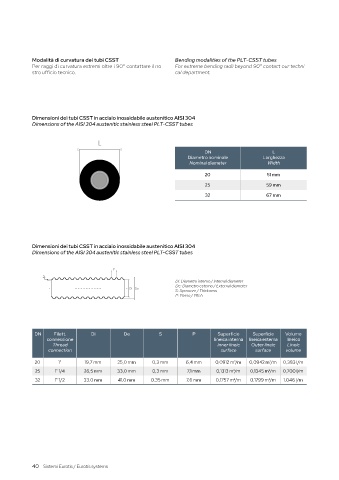

P. 40
Modalità di curvatura dei tubi CSST Bending modalities of the PLT-CSST tubes
Per raggi di curvatura estremi oltre i 90° contattare il no- For extreme bending radii beyond 90° contact our techni-
stro ufficio tecnico. cal department.
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304
Dimensions of the AISI 304 austenitic stainless steel PLT-CSST tubes
L
DN L
Diametro nominale Larghezza
Nominal diameter Width
20 51 mm
25 59 mm
32 67 mm
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304
Dimensions of the AISI 304 austenitic stainless steel PLT-CSST tubes
P
S
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
Di De
S: Spessore / Thickness
P: Passo / Pitch
DN Filett. Di De S P Superficie Superficie Volume
connessione lineica interna lineica esterna lineico
Thread Inner lineic Outer lineic Lineic
connection surface surface volume
20 1" 19,7 mm 25,0 mm 0,3 mm 6,4 mm 0,0912 m2/m 0,0942 m2/m 0,383 l/m
25 1" 1/4 26,5 mm 33,0 mm 0,3 mm 7,1 mm 0,1313 m2/m 0,1345 m2/m 0,700 l/m
32 1" 1/2 33,0 mm 41,0 mm 0,35 mm 7,6 mm 0,1757 m2/m 0,1799 m2/m 1,046 l/m
