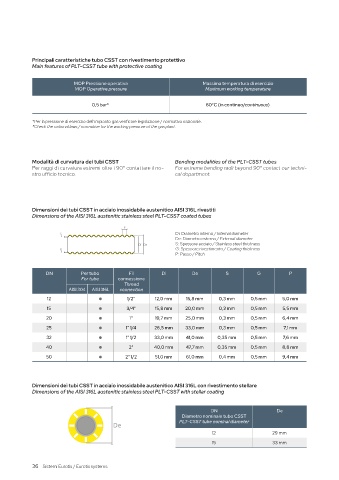

Principali caratteristiche tubo CSST con rivestimento protettivo
Main features of PLT-CSST tube with protective coating

MOP Pressione operativa Massima temperatura di esercizio
MOP Operative pressure Maximum working temperature

0,5 bar* 60°C (in continuo/continuous)

*Per la pressione di esercizio dell’impianto gas verificare legislazione / normativa nazionale.
*Check the national laws / normative for the working pressure of the gas plant.

Modalità di curvatura dei tubi CSST Bending modalities of the PLT-CSST tubes
Per raggi di curvatura estremi oltre i 90° contattare il no- For extreme bending radii beyond 90° contact our techni-
stro ufficio tecnico. cal department.

Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L rivestiti
Dimensions of the AISI 316L austenitic stainless steel PLT-CSST coated tubes

P
S Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
Di De S: Spessore acciaio / Stainless steel thickness
G G: Spessore rivestimento / Coating thickness
P: Passo / Pitch

DN Per tubo Fil Di De S G P
For tube connessione
Thread
AISI 304 AISI 316L connection
12 1/2" 12,0 mm 15,8 mm 0,3 mm 0,5 mm 5,0 mm
15 3/4" 15,8 mm 20,0 mm 0,3 mm 0,5 mm 5,5 mm
20 1" 19,7 mm 25,0 mm 0,3 mm 0,5 mm 6,4 mm
25 1" 1/4 26,5 mm 33,0 mm 0,3 mm 0,5 mm 7,1 mm
32 1" 1/2 33,0 mm 41,0 mm 0,35 mm 0,5 mm 7,6 mm

40 2" 40,0 mm 47,7 mm 0,35 mm 0,5 mm 8,8 mm
50 2" 1/2 51,0 mm 61,0 mm 0,4 mm 0,5 mm 9,4 mm

Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 316L con rivestimento stellare
Dimensions of the AISI 316L austenitic stainless steel PLT-CSST with stellar coating

DN De
Diametro nominale tubo CSST
PLT-CSST tube nominal diameter
De
12 29 mm
15 33 mm
