Nota: Per gli impianti solari termici con integrazione al riscal- Note: For solar thermal systems with heating support, in ad-
damento, oltre alla localizzazione geografica (nord, centro o dition to geographical location (north, center or south) must
sud Italia) bisogna anche considerare situazioni locali parti- also be considered the local and specific circumstances, and
colari e specifiche e l’altezza sul livello del mare (in certi pa- the height above sea level alike.
esi sugli Appennini al sud gli inverni sono più rigidi che nei
paesi della pianura padana al nord).

Superficie abitata riscaldata (m2) Dimensione delle tubazioni CSST
Inahabited area to be heated (m²) Size of PLT-CSST tubes
Nord / North Centro / Centre Sud / South
50 DN 15 DN 15 DN 15
75 DN 15 DN 15 DN 15
100 DN 20 DN 15 DN 15
125 DN 20 DN 20 DN 15
150 DN 20 DN 20 DN 20
175 DN 20 DN 20 DN 20
200 DN 25 DN 20 DN 20
225 DN 25 DN 25 DN 20
250 DN 25 DN 25 DN 20
275 DN 25 DN 25 DN 20
300 DN 25 DN 25 DN 25
325 DN 25 DN 25 DN 25
350 DN 32 DN 25 DN 25
375 DN 32 DN 32 DN 25
400 DN 32 DN 32 DN 25
425 DN 32 DN 32 DN 25
450 DN 32 DN 32 DN 25
475 DN 32 DN 32 DN 32
500 DN 32 DN 32 DN 32

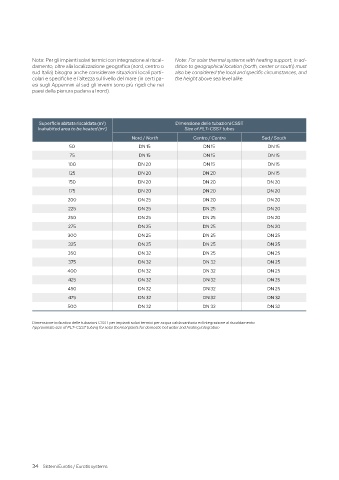

Dimensione indicativa delle tubazioni CSST per impianti solari termici per acqua calda sanitaria ed integrazione al riscaldamento
Approximate size of PLT-CSST tubing for solar thermal plants for domestic hot water and heating integration

34 Sistemi Eurotis / Eurotis systems
