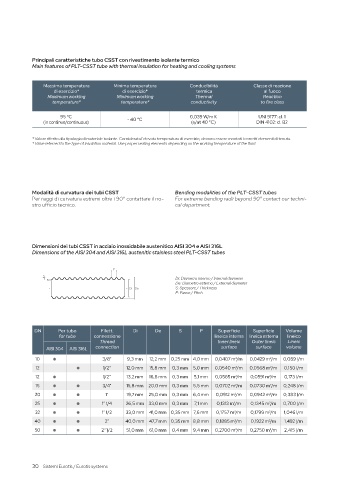

P. 30
Principali caratteristiche tubo CSST con rivestimento isolante termico
Main features of PLT-CSST tube with thermal insulation for heating and cooling systems
Massima temperatura Minima temperatura Conducibilità Classe di reazione
di esercizio* di esercizio* termica al fuoco
Maximum working Minimum working Thermal Reaction
temperature* temperature* conductivity to fire class
95 °C 0,039 W/m K UNI 9177: cl. 1
(in continuo/continuous) - 40 °C (a/at 40 °C) DIN 4102: cl. B2
* Valore riferito alla tipologia di materiale isolante. Considerata l’elevata temperatura di esercizio, devono essere montati i corretti elementi di tenuta.
* Value referred to the type of insulation material. Use proper sealing elements depending on the working temperature of the fluid.
Modalità di curvatura dei tubi CSST Bending modalities of the PLT-CSST tubes
Per raggi di curvatura estremi oltre i 90° contattare il no- For extreme bending radii beyond 90° contact our techni-
stro ufficio tecnico. cal department.
Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304 e AISI 316L
Dimensions of the AISI 304 and AISI 316L austenitic stainless steel PLT-CSST tubes
P
S
Di: Diametro interno / Internal diameter
De: Diametro esterno / External diameter
Di De S: Spessore / Thickness
P: Passo / Pitch
DN Per tubo Filett. Di De S P Superficie Superficie Volume
for tube connessione lineica interna lineica esterna lineico
Thread Inner lineic Outer lineic Lineic
AISI 304 AISI 316L connection surface surface volume
10 3/8" 9,3 mm 12,2 mm 0,25 mm 4,0 mm 0,0407 m2/m 0,0429 m2/m 0,089 l/m
12 1/2" 12,0 mm 15,8 mm 0,3 mm 5,0 mm 0,0540 m2/m 0,0568 m2/m 0,150 l/m
12 1/2" 13,2 mm 16,8 mm 0,3 mm 5,1 mm 0,0565 m2/m 0,0591 m2/m 0,173 l/m
15 3/4" 15,8 mm 20,0 mm 0,3 mm 5,5 mm 0,0702 m2/m 0,0730 m2/m 0,248 l/m
20 1" 19,7 mm 25,0 mm 0,3 mm 6,4 mm 0,0912 m2/m 0,0942 m2/m 0,383 l/m
25 1" 1/4 26,5 mm 33,0 mm 0,3 mm 7,1 mm 0,1313 m2/m 0,1345 m2/m 0,700 l/m
32 1" 1/2 33,0 mm 41,0 mm 0,35 mm 7,6 mm 0,1757 m2/m 0,1799 m2/m 1,046 l/m
40 2" 40,0 mm 47,7 mm 0,35 mm 8,8 mm 0,1885 m2/m 0,1922 m2/m 1,492 l/m
50 2" 1/2 51,0 mm 61,0 mm 0,4 mm 9,4 mm 0,2700 m2/m 0,2750 m2/m 2,415 l/m
30 Sistemi Eurotis / Eurotis systems
