Generale / General

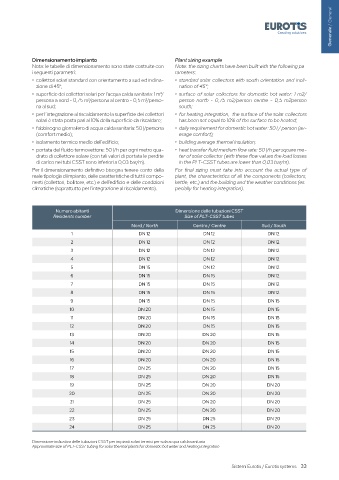

Dimensionamento impianto Plant sizing example
Nota: le tabelle di dimensionamento sono state costruite con Note: the sizing charts have been built with the following pa-
i seguenti parametri: rameters:
• collettori solari standard con orientamento a sud ed inclina- • standard solar collectors with south orientation and incli-
zione di 45°; nation of 45°;
• superficie dei collettori solari per l’acqua calda sanitaria: 1 m/ • surface of solar collectors for domestic hot water: 1 m2/
2
persona a nord - 0,75 m2/persona al centro - 0,5 m2/perso- person north - 0,75 m2/person centre - 0,5 m2person
na al sud; south;
• per l’integrazione al riscaldamento la superficie dei collettori • for heating integration, the surface of the solar collectors
solari è stata posta pari al 10% della superficie da riscaldare; has been set equal to 10% of the surface to be heated;
• fabbisogno giornaliero di acqua calda sanitaria: 50 l/persona • daily requirement for domestic hot water: 50 l / person (av-
(comfort medio); erage comfort);
• isolamento termico medio dell’edificio; • building average thermal insulation;
• portata del fluido termovettore: 50 l/h per ogni metro qua- • heat transfer fluid medium flow rate: 50 l/h per square me-
drato di collettore solare (con tali valori di portata le perdite ter of solar collector (with these flow values the load losses
di carico nei tubi CSST sono inferiori a 0,03 bar/m). in the PLT-CSST tubes are lower than 0,03 bar/m).
Per il dimensionamento definitivo bisogna tenere conto della For final sizing must take into account the actual type of
reale tipologia di impianto, delle caratteristiche di tutti i compo plant, the characteristics of all the components (collectors,
-
nenti (collettori, bollitore, etc.) e dell’edificio e delle condizioni kettle, etc.) and the building and the weather conditions (es-
climatiche (soprattutto per l’integrazione al riscaldamento). pecially for heating integration).

Numero abitanti Dimensione delle tubazioni CSST
Residents number Size of PLT-CSST tubes
Nord / North Centro / Centre Sud / South
1 DN 12 DN 12 DN 12
2 DN 12 DN 12 DN 12
3 DN 12 DN 12 DN 12
4 DN 12 DN 12 DN 12
5 DN 15 DN 12 DN 12
6 DN 15 DN 15 DN 12
7 DN 15 DN 15 DN 12
8 DN 15 DN 15 DN 12
9 DN 15 DN 15 DN 15
10 DN 20 DN 15 DN 15
11 DN 20 DN 15 DN 15
12 DN 20 DN 15 DN 15
13 DN 20 DN 20 DN 15
14 DN 20 DN 20 DN 15
15 DN 20 DN 20 DN 15
16 DN 20 DN 20 DN 15
17 DN 25 DN 20 DN 15
18 DN 25 DN 20 DN 15
19 DN 25 DN 20 DN 20
20 DN 25 DN 20 DN 20
21 DN 25 DN 20 DN 20
22 DN 25 DN 20 DN 20
23 DN 25 DN 25 DN 20
24 DN 25 DN 25 DN 20

Dimensione indicativa delle tubazioni CSST per impianti solari termici per sola acqua calda sanitaria
Approximate size of PLT-CSST tubing for solar thermal plants for domestic hot water and heating integration
