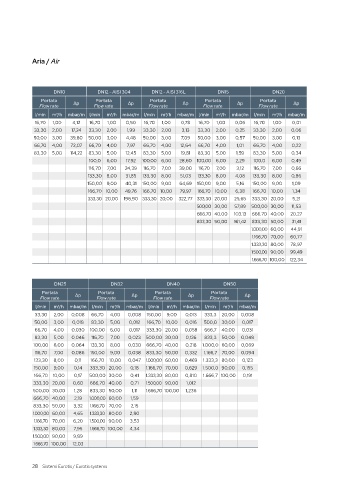

P. 28
Aria / Air
DN10 DN12 - AISI 304 DN12 - AISI 316L DN15 DN20
Portata Portata Portata Portata Portata
Flow rate Δp Flow rate Δp Flow rate Δp Flow rate Δp Flow rate Δp
l/min m3/h mbar/m l/min m3/h mbar/m l/min m3/h mbar/m l/min m3/h mbar/m l/min m3/h mbar/m
16,70 1,00 4,12 16,70 1,00 0,50 16,70 1,00 0,78 16,70 1,00 0,06 16,70 1,00 0,01
33,30 2,00 17,24 33,30 2,00 1,99 33,30 2,00 3,13 33,30 2,00 0,25 33,30 2,00 0,06
50,00 3,00 39,80 50,00 3,00 4,48 50,00 3,00 7,09 50,00 3,00 0,57 50,00 3,00 0,13
66,70 4,00 72,07 66,70 4,00 7,97 66,70 4,00 12,64 66,70 4,00 1,01 66,70 4,00 0,22
83,30 5,00 114,22 83,30 5,00 12,45 83,30 5,00 19,81 83,30 5,00 1,59 83,30 5,00 0,34
100,0 6,00 17,92 100,00 6,00 28,60 100,00 6,00 2,29 100,0 6,00 0,49
116,70 7,00 24,39 116,70 7,00 39,00 116,70 7,00 3,12 116,70 7,00 0,66
133,30 8,00 31,85 133,30 8,00 51,03 133,30 8,00 4,08 133,30 8,00 0,86
150,00 9,00 40,31 150,00 9,00 64,69 150,00 9,00 5,16 150,00 9,00 1,09
166,70 10,00 49,76 166,70 10,00 79,97 166,70 10,00 6,38 166,70 10,00 1,34
333,30 20,00 198,90 333,30 20,00 322,77 333,30 20,00 25,65 333,30 20,00 5,21
500,00 30,00 57,89 500,00 30,00 11,53
666,70 40,00 103,13 666,70 40,00 20,27
833,30 50,00 161,42 833,30 50,00 31,41
1.000,00 60,00 44,91
1.166,70 70,00 60,77
1.333,30 80,00 78,97
1.500,00 90,00 99,49
1.666,70 100,00 122,34
DN25 DN32 DN40 DN50
Portata Portata Portata Portata
Flow rate Δp Flow rate Δp Flow rate Δp Flow rate Δp
l/min m3/h mbar/m l/min m3/h mbar/m l/min m3/h mbar/m l/min m3/h mbar/m
33,30 2,00 0,008 66,70 4,00 0,008 150,00 9,00 0,013 333,3 20,00 0,008
50,00 3,00 0,018 83,30 5,00 0,012 166,70 10,00 0,016 500,0 30,00 0,017
66,70 4,00 0,030 100,00 6,00 0,017 333,30 20,00 0,058 666,7 40,00 0,031
83,30 5,00 0,046 116,70 7,00 0,023 500,00 30,00 0,126 833,3 50,00 0,048
100,00 6,00 0,064 133,30 8,00 0,030 666,70 40,00 0,218 1.000,0 60,00 0,069
116,70 7,00 0,086 150,00 9,00 0,038 833,30 50,00 0,332 1.166,7 70,00 0,094
133,30 8,00 0,11 166,70 10,00 0,047 1.000,00 60,00 0,469 1.333,3 80,00 0,123
150,00 9,00 0,14 333,30 20,00 0,18 1.166,70 70,00 0,629 1.500,0 90,00 0,155
166,70 10,00 0,17 500,00 30,00 0,41 1.333,30 80,00 0,810 1.666,7 100,00 0,191
333,30 20,00 0,60 666,70 40,00 0,71 1.500,00 90,00 1,012
500,00 30,00 1,28 833,30 50,00 1,11 1.666,70 100,00 1,236
666,70 40,00 2,19 1.000,00 60,00 1,59
833,30 50,00 3,32 1.166,70 70,00 2,15
1.000,00 60,00 4,65 1.333,30 80,00 2,80
1.166,70 70,00 6,20 1.500,00 90,00 3,53
1.333,30 80,00 7,95 1.666,70 100,00 4,34
1.500,00 90,00 9,89
1.666,70 100,00 12,03
28 Sistemi Eurotis / Eurotis systems
