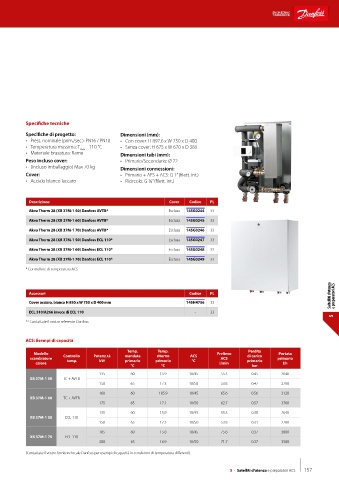

Specifiche tecniche

Specifiche di progetto: Dimensioni (mm):
• Press. nominale (prim./sec.): PN16 / PN10 • Con cover: H 897.6 x W 750 x D 400
• Temperatura massima: T = 110 °C • Senza cover: H 675 x W 670 x D 380
max
• Materiale brasatura: Rame Dimensioni tubi (mm):
Peso incluso cover: • Primario/Secondario: Ø 22
• (incluso imballaggio) Max 70 kg Dimensioni connessioni:
Cover: • Primario + AFS + ACS: G 1” (filett. int.)
• Acciaio bianco laccato • Ricircolo: G ¾” (filett. int.)

Descrizione Cover Codice PL
Akva Therm 28 (XB 37M-1 50) Danfoss AVTB* Esclusa 145G0244 33
Akva Therm 28 (XB 37M-1 60) Danfoss AVTB* Esclusa 145G0245 33
Akva Therm 28 (XB 37M-1 70) Danfoss AVTB* Esclusa 145G0246 33
Akva Therm 28 (XB 37M-1 50) Danfoss ECL 110* Esclusa 145G0247 33
Akva Therm 28 (XB 37M-1 60) Danfoss ECL 110* Esclusa 145G0248 33
Akva Therm 28 (XB 37M-1 70) Danfoss ECL 110* Esclusa 145G0249 33
* Controllore di temperatura ACS

Saltelliti d'utenza e preparatori ACS
Accessori Codice PL
Cover acciaio, bianca H 850 x W 750 x D 400 mm 145H4756 33
ECL 310/A266 invece di ECL 110 - 33
5
** Contattate il vostro referente Danfoss

ACS: Esempi di capacità
Temp. Temp. Perdita
Modello Prelievo Portata
ritorno
scambiatore Controllo Potenz.tà mandata primario ACS ACS di carico primario
kW
primario
primario
°C
temp.
calore l/min l/h
°C °C bar
135 60 15.9 10/45 55.3 0.45 2640
XB 37M-1 50 TC + AVTB
150 65 17.3 10/50 53.8 0.47 2700
160 60 185.9 10/45 65.6 0.56 3120
XB 37M-1 60 TC + AVTB
175 65 17.1 10/50 62.7 0.57 3760
135 60 15.9 10/45 55.3 0.30 2640
XB 37M-1 50 ECL 110
150 65 17.3 10/50 53.8 0.31 2700
185 60 15.8 10/45 75.6 0.37 3600
XB 37M-1 70 ECL 110
200 65 16.9 10/50 71.7 0.37 3580
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

5 - Satelliti d'utenza e preparatori ACS 157
