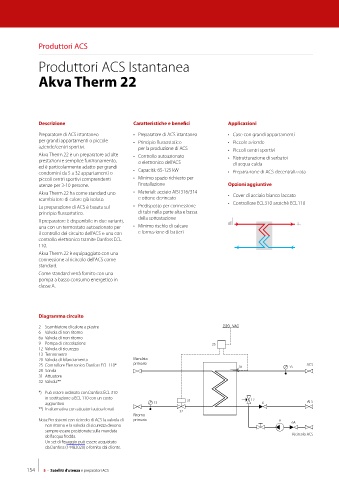

Produttori ACS

Produttori ACS Istantanea

Akva Therm 22

Descrizione Caratteristiche e benefici Applicazioni

Preparatore di ACS istantaneo • Preparatore di ACS istantanea • Case con grandi appartamenti
per grandi appartamenti o piccole • Principio flussostatico • Piccole aziende
aziende/centri sportivi. per la produzione di ACS • Piccoli centri sportivi
Akva Therm 22 è un preparatore ad alte • Controllo autoazionato
prestazioni e semplice funzionamento, o elettronico dell'ACS • Ristrutturazione di serbatoi
di acqua calda
ed è particolarmente adatto per grandi • Capacità: 65-125 kW
condomini da 5 a 32 appartamenti o • Preparazione di ACS decentralizzata
piccoli centri sportivi comprendenti • Minimo spazio richiesto per
utenze per 3-10 persone. l'installazione Opzioni aggiuntive
Akva Therm 22 ha come standard uno • Materiali: acciaio AISI 316/314 • Cover di acciaio bianco laccato
scambiatore di calore già isolato. e ottone dezincato • Controllore ECL310 anzichè ECL110
La preparazione di ACS è basata sul • Predisposto per connessione
principio flussostatico. di tubi nella parte alta e bassa
Il preparatore è disponibile in due varianti, della sottostazione
una con un termostato autoazionato per • Minimo rischio di calcare
il controllo del circuito dell'ACS e una con e formazione di batteri
controllo elettronico tramite Danfoss ECL
110.
Akva Therm 22 è equipaggiato con una
connessione al ricircolo dell'ACS come
standard.
Come standard verrà fornito con una
pompa a basso consumo energetico in
classe A.

Diagramma circuito

2 Scambiatore di calore a piastre
6 Valvola di non ritorno
6a Valvola di non ritorno
9 Pompa di circcolazione 25
12 Valvola di sicurezza
13 Termometro
20 Valvola di bilanciamento Mandata
25 Controllore Elettronico Danfoss ECL 110* primario 28 13 ACS
28 Sonda
31 Attuatore
32 Valvola**

*) Può essere ordinato con Danfoss ECL 310
in sostituzione a ECL 110 con un costo 31 12
aggiuntivo 13 6 AFS
**) In alternativa con attuatori autoazionati
32
Ritorno
Nota: Per sistemi con ricircolo di ACS la valvola di primario 9 6A
non ritorno e la valvola di sicurezza devono
sempre essere posizionate sulla mandata
dell'acqua fredda. Ricircolo ACS
Un set di fissaggio può essere acquistato
da Danfoss (144B2020) o fornito dal cliente.

154 5 - Satelliti d'utenza e preparatori ACS
