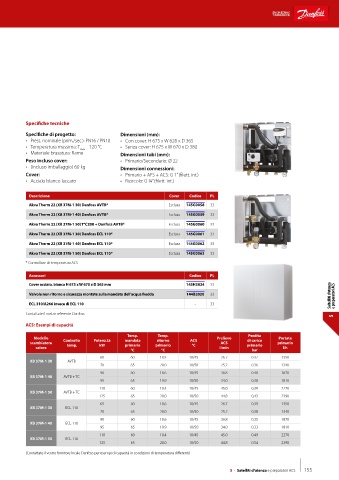

Specifiche tecniche

Specifiche di progetto: Dimensioni (mm):
• Press. nominale (prim./sec.): PN16 / PN10 • Con cover: H 675 x W 628 x D 365
• Temperatura massima: T = 120 °C • Senza cover: H 675 x W 670 x D 380
max
• Materiale brasatura: Rame Dimensioni tubi (mm):
Peso incluso cover: • Primario/Secondario: Ø 22
• (incluso imballaggio) 60 kg Dimensioni connessioni:
Cover: • Primario + AFS + ACS: G 1” (filett. int.)
• Acciaio bianco laccato • Ricircolo: G ¾” (filett. int.)

Descrizione Cover Codice PL
Akva Therm 22 (XB 37M-1 30) Danfoss AVTB* Esclusa 145G0058 33
Akva Therm 22 (XB 37M-1 40) Danfoss AVTB* Esclusa 145G0059 33

Akva Therm 22 (XB 37M-1 50) T°C200 + Danfoss AVTB* Esclusa 145G0060 33
Akva Therm 22 (XB 37M-1 30) Danfoss ECL 110* Esclusa 145G0061 33
Akva Therm 22 (XB 37M-1 40) Danfoss ECL 110* Esclusa 145G0062 33
Akva Therm 22 (XB 37M-1 50) Danfoss ECL 110* Esclusa 145G0063 33
* Controllore di temperatura ACS

Accessori Codice PL
Saltelliti d'utenza e preparatori ACS
Cover acciaio, bianca H 675 x W 670 x D 365 mm 145H3824 33
Valvole non ritorno e sicurezza montate sulla mandata dell'acqua fredda 144B2020 33
ECL 310/A266 invece di ECL 110 - 33
Contattate il vostro referente Danfoss
5
ACS: Esempi di capacità
Temp. Temp. Perdita
Modello Controllo Potenz.tà mandata ritorno ACS Prelievo di carico Portata
scambiatore temp. kW primario primario °C ACS primario primario
calore l/min l/h
°C °C bar
60 60 18.5 10/45 26.7 0.37 1350
XB 37M-1 30 AVTB
70 65 20.0 10/50 25.2 0.36 1340
90 60 18.6 10/45 36.8 0.40 1870
XB 37M-1 40 AVTB + TC
95 65 19.9 10/50 34.0 0.38 1810
110 60 18.4 10/45 45.0 0.39 2270
XB 37M-1 50 AVTB + TC
125 65 20.0 10/50 44.8 0.43 2390
65 60 18.6 10/45 26.7 0.39 1350
XB 37M-1 30 ECL 110
70 65 20.0 10/50 25.2 0.38 1340
90 60 18.6 10/45 36.8 0.35 1870
XB 37M-1 40 ECL 110
95 65 19.9 10/50 34.0 0.33 1810
110 60 18.4 10/45 45.0 0.49 2270
XB 37M-1 50 ECL 110
125 65 20.0 10/50 44.8 0.54 2390
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)
