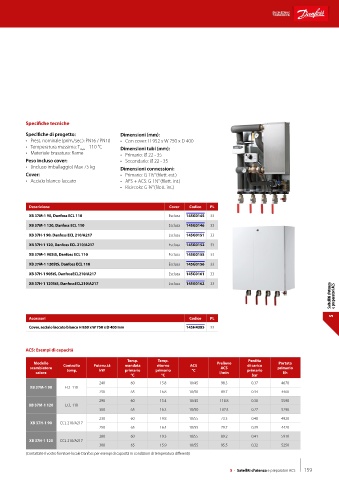

Specifiche tecniche

Specifiche di progetto: Dimensioni (mm):
• Press. nominale (prim./sec.): PN16 / PN10 • Con cover: H 952 x W 750 x D 400
• Temperatura massima: T = 110 °C Dimensioni tubi (mm):
max
• Materiale brasatura: Rame • Primario: Ø 22 - 35
Peso incluso cover: • Secondario: Ø 22 - 35
• (incluso imballaggio) Max 75 kg Dimensioni connessioni:
Cover: • Primario: G 1½” (filett. est.)
• Acciaio bianco laccato • AFS + ACS: G 1½” (filett. int.)
• Ricircolo: G ¾” (filett. int.)

Descrizione Cover Codice PL
XB 37M-1 90, Danfoss ECL 110 Esclusa 145G0145 33
XB 37M-1 120, Danfoss ECL 110 Esclusa 145G0146 33
XB 37H-1 90, Danfoss ECL 210/A217 Esclusa 145G0151 33
XB 37H-1 120, Danfoss ECL 210/A217 Esclusa 145G0152 33
XB 37M-1 90StS, Danfoss ECL 110 Esclusa 145G0155 33
XB 37M-1 120StS, Danfoss ECL 110 Esclusa 145G0156 33

XB 37H-1 90StS, DanfossECL210/A217 Esclusa 145G0161 33
XB 37H-1 120StS, DanfossECL210/A217 Esclusa 145G0162 33
Saltelliti d'utenza e preparatori ACS

Accessori Codice PL 5
Cover, acciaio laccato bianco H 850 x W 750 x D 400 mm 145H4385 33

ACS: Esempi di capacità
Temp. Temp. Perdita
Modello Controllo Potenz.tà mandata ritorno ACS Prelievo di carico Portata
scambiatore temp. kW primario primario °C ACS primario primario
calore l/min l/h
°C °C bar
240 60 15.8 10/45 98.3 0.37 4670
XB 37M-1 90 ECL 110
250 65 16.8 10/50 89.7 0.34 4460
290 60 15.4 10/45 118.8 0.30 5590
XB 37M-1 120 ECL 110
300 65 16.3 10/50 107.5 0.27 5290
230 60 19.8 10/55 73.3 0.48 4920
XB 37H-1 90 ECL 210/A217
250 65 16.4 10/55 79.7 0.39 4420
280 60 19.3 10/55 89.2 0.41 5910
XB 37H-1 120 ECL 210/A217
300 65 15.9 10/55 95.5 0.32 5250
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

5 - Satelliti d'utenza e preparatori ACS 159
