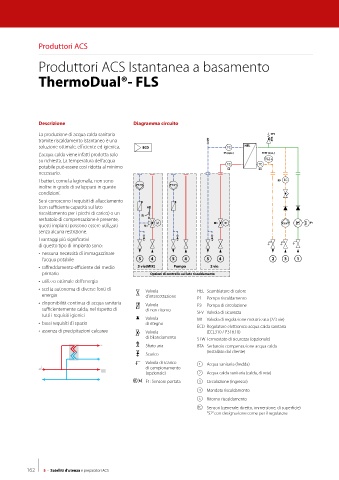

Page 164 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Produttori ACS

Produttori ACS Istantanea a basamento

ThermoDual®- FLS

Descrizione Diagramma circuito

La produzione di acqua calda sanitaria SFV
tramite riscaldamento istantaneo è una
soluzione ottimale, efficiente ed igienica. ECD HEL
L'acqua calda viene infatti prodotta solo S5 (opz.) STW (opz.)
su richiesta. La temperatura dell'acqua
potabile può essere così ridotta al minimo S2 S3
necessario.
I batteri, come la legionella, non sono S9
inoltre in grado di svilupparsi in queste P1/V1 P1/V1
condizioni.
Se si conoscono i requisiti di allacciamento
(con sufficiente capacità sul lato
riscaldamento per i picchi di carico) o un
serbatoio di compensazione è presente,
questi impianti possono essere utilizzati M1 M1 P3/V3 F1
senza alcuna restrizione.
I vantaggi più significativi
di questo tipo di impianto sono:
• nessuna necessità di immagazzinare
l'acqua potabile 5 4 5 4 5 4 2 3 1
• raffreddamento efficiente del medio 3 vie(MIX) Pompa 2 vie
primario Opzioni di controllo sul lato riscaldamento
• utilizzo ottimale dell‘energia
• scelta autonoma di diverse fonti di Valvola HEL Scambiatore di calore
energia d'intercettazione P1 Pompa riscaldamento
• disponibilità continua di acqua sanitaria Valvola P3 Pompa di circolazione
sufficientemente calda, nel rispetto di di non ritorno
tutti i requisiti igienici SFV Valvola di sicurezza
Valvola M1 Valvola di regolazione motorizzata (2/3 vie)
• bassi requisiti di spazio di ritegno
ECD Regolatore elettronico acqua calda sanitaria
• assenza di precipitazioni calcaree Valvola (ECL310 / P318.10)
di bilanciamento STW Termostato di sicurezza (opzionale)
Sfiato aria BTA Serbatoio compensazione acqua calda
(installato dal cliente)
Scarico
Valvola di scarico 1 Acqua sanitaria (fredda)
di campionamento
(opzionale) 2 Acqua calda sanitaria (calda, di rete)
F1: Sensore portata 3 Circolazione (ingresso)
4 Mandata riscaldamento
5 Ritorno riscaldamento
TC Sensori (generale: diretto, immersione, di superficie)
“S2” con designazione come per il regolatore

162 5 - Satelliti d'utenza e preparatori ACS
