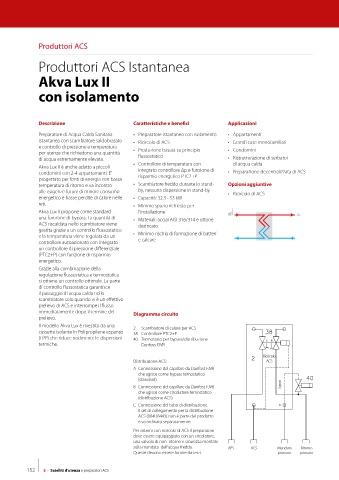

Produttori ACS

Produttori ACS Istantanea

Akva Lux II

con isolamento

Descrizione Caratteristiche e benefici Applicazioni

Preparatore di Acqua Calda Sanitaria • Preparatore istantaneo con isolamento • Appartamenti
istantanea con scambiatore saldobrasato • Ricircolo di ACS • Grandi case monofamiliari
e controllo di pressione e temperatura
per utenze che richiedono una quantità • Produzione basata su principio • Condomini
di acqua estremamente elevata. flussostatico • Ristrutturazione di serbatoi
• Controllore di temperatura con di acqua calda
Akva Lux II è anche adatto a piccoli integrato controllore Δp e funzione di
condomini con 2-4 appartamenti. E' • Preparazione decentralizzata di ACS
progettato per fonti di energia con bassa risparmio energetico PTC2+P
temperatura di ritorno e va incontro • Scambiatore freddo durante lo stand- Opzioni aggiuntive
alle esigenze future di minore consumo by, nessuna dispersione in stand-by • Ricircolo di ACS
energetico e basse perdite di calore nelle • Capacità: 32.3 - 53 kW
reti. • Minimo spazio richiesto per
Akva Lux II propone come standard l'installazione
una funzione di bypass. La quantità di • Materiali: acciai AISI 316/314 e ottone
ACS riscaldata nello scambiatore viene dezincato
gestita grazie a un controllo flussostatico
e la temperatura viene regolata da un • Minimo rischio di formazione di batteri
controllore autoazionato con integrato e calcare
un controllore di pressione differenziale
(PTC2+P) con funzione di risparmio
energetico.
Grazie alla combinazione della
regolazione flussostatica e termostatica
si ottiene un controllo ottimale. La parte
di controllo flussostatica garantisce
il passaggio di acqua calda nello
scambiatore solo quando vi è un effettivo
prelievo di ACS e interrompe il flusso
immediatamente dopo il termine del Diagramma circuito
prelievo.
Il modello Akva Lux è rivestito da una 2 Scambiatore di calore per ACS
cassetta isolante in Polipropilene espanso 38 Controllore PTC2+P
(EPP) che riduce notlmente le dispersioni 40 Termostato per bypass/distribuzione C B
termiche. Danfoss FJVR

Ricircolo
Distribuzione ACS: ACS
A Connessione del capillare da Danfoss FJVR
che agisce come bypass temostatico
(standard)
B Connessione del capillare da Danfoss FJVR Bypass
che agisce come circolatore temostatico
(distribuzione ACS)
C Connessione del tubo di distribuzione. A
Il set di collegamento per la distribuzione
ACS (004U8443) non è parte del prodotto
e va ordinato separatamente.
Per sistemi con ricircolo di ACS il preparatore
deve essere equipaggiato con un circolatore,
una valvola di non ritorno e sicurezza montate
sulla mandata dell'acqua fredda. AFS ACS Mandata Ritorno
Queste devono essere fornite da terzi. primario primario

152 5 - Satelliti d'utenza e preparatori ACS
