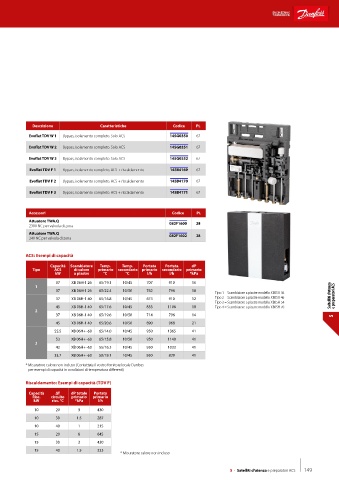

Descrizione Caratteristiche Codice PL
Evoflat TDV W 1 Bypass, isolamento completo. Solo ACS 145G0350 67

Evoflat TDV W 2 Bypass, isolamento completo. Solo ACS 145G0351 67
Evoflat TDV W 3 Bypass, isolamento completo. Solo ACS 145G0352 67

Evoflat TDV F 1 Bypass, isolamento completo. ACS + riscaldamento 145B4169 67
Evoflat TDV F 2 Bypass, isolamento completo. ACS + riscaldamento 145B4170 67

Evoflat TDV F 3 Bypass, isolamento completo. ACS + riscaldamento 145B4171 67

Accessori Codice PL
Attuatore TWA.Q 082F1600 28
230V NC per valvola di zona
Attuatore TWA.Q 082F1602 28
24V NC per valvola di zona

ACS: Esempi di capacità

Capacità Scambiatore Temp. Temp. Portata Portata dP
Tipo ACS di calore primario secondario primario secondario primario
kW a piastre °C °C l/h l/h *kPa
37 XB 06H-1 26 65/19.1 10/45 707 910 16
1
37 XB 06H-1 26 65/22.4 10/50 762 796 18
Tipo 1 = Scambiatore a piastre modello XB05H 36
37 XB 06H-1 40 65/16.8 10/45 673 910 12 Tipo 2 = Scambiatore a piastre modello XB05H 46 Saltelliti d'utenza e preparatori ACS
Tipo 3 = Scambiatore a piastre modello XB05H 54
45 XB 06H-1 40 65/17.6 10/45 833 1106 18 Tipo 4 = Scambiatore a piastre modello XB05H 70
2
37 XB 06H-1 40 65/19.6 10/50 714 796 14 5
45 XB 06H-1 40 65/20.6 10/50 890 968 21
55,5 XB 06H+ -60 65/14.0 10/45 950 1365 41
53 XB 06H+ -60 65/15.8 10/50 950 1140 41
3
42 XB 06H+ -60 55/16.3 10/45 950 1033 41
33,7 XB 06H+ -60 50/19.1 10/45 950 829 41

* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss
per esempi di capacità in condizioni di temperatura differenti)
Riscaldamento: Esempi di capacità (TDV F)

Capacità ΔT dP totale Portata
Risc. circuito primario primario
kW risc. °C *kPa l/h
10 20 3 430
10 30 1.5 287
10 40 1 215
15 20 8 645
15 30 3 430
15 40 1.5 323
* Misuratore calore non incluso

5 - Satelliti d'utenza e preparatori ACS 149
