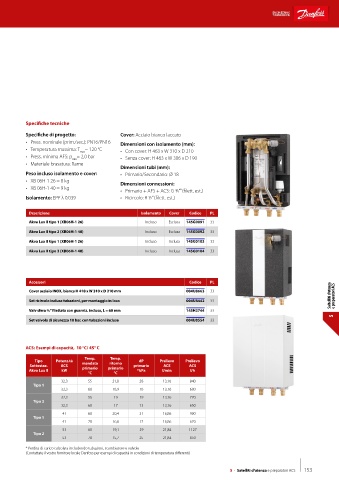

Specifiche tecniche

Specifiche di progetto: Cover: Acciaio bianco laccato
• Press. nominale (prim./sec.): PN16/PN16 Dimensioni con isolamento (mm):
• Temperatura massima: T = 120 °C
max • Con cover: H 463 x W 310 x D 210
• Press. minima AFS: p = 2,0 bar
min • Senza cover: H 463 x W 306 x D 190
• Materiale brasatura: Rame
Dimensioni tubi (mm):
Peso incluso isolamento e cover: • Primario/Secondario: Ø 18
• XB 06H-1 26 = 8 kg Dimensioni connessioni:
• XB 06H-1 40 = 9 kg
• Primario + AFS + ACS: G ¾”” (filett. est.)
Isolamento: EPP λ 0.039 • Ricircolo: R ½” (filett. est.)

Descrizione Isolamento Cover Codice PL
Akva Lux II tipo 1 (XB06H-1 26) Incluso Esclusa 145G0091 33
Akva Lux II tipo 2 (XB06H-1 40) Incluso Esclusa 145G0092 33
Akva Lux II tipo 1 (XB06H-1 26) Incluso Inclusa 145G0103 33
Akva Lux II tipo 2 (XB06H-1 40) Incluso Inclusa 145G0104 33

Accessori Codice PL
Saltelliti d'utenza e preparatori ACS
Cover acciaio INOX, bianca H 410 x W 310 x D 210 mm 004U8663 33
Set ricircolo incluse tubazioni, per montaggio in loco 004U8442 33

Valv sfera ¾” filettata con guarniz. inclusa, L = 60 mm 145H3744 33
5
Set valvola di sicurezza 10 bar, con tubazioni incluse 004U8554 33

ACS: Esempi di capacità, 10 °C/ 45° C
Temp. Temp.
Tipo Potenz.tà mandata ritorno dP Prelievo Prelievo
Sottostaz. ACS primario ACS ACS
Akva Lux II kW primario primario *kPa l/min l/h
°C °C
32,3 55 21,8 28 13,16 840
Tipo 1
32,3 60 18,9 18 13,16 680
32,3 55 19 19 13,16 770
Tipo 2
32,3 60 17 13 13,16 650
41 60 20,4 31 16,86 900
Tipo 1
41 70 16,8 17 16,86 670
53 60 19,1 39 21,84 1127
Tipo 2
53 70 15,7 25 21,84 850
* Perdita di carico calcolata includendo tubazioni, scambiatore e valvole
(Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

5 - Satelliti d'utenza e preparatori ACS 153
