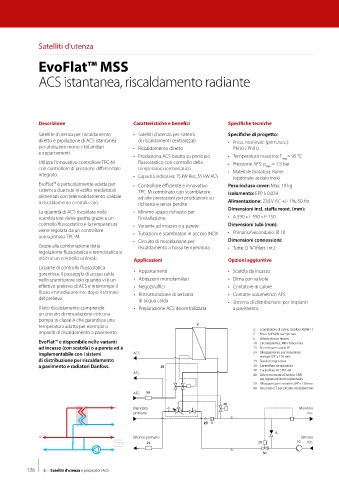

Satelliti d'utenza

EvoFlat™ MSS

ACS istantanea, riscaldamento radiante

Descrizione Caratteristiche e benefici Specifiche tecniche

Satellite d'utenza per riscaldamento • Satelliti d'utenza per sistemi Specifiche di progetto:
diretto e produzione di ACS istantanea di riscaldamenti centralizzati • Press. nominale (prim./sec.):
per abitazioni mono e bifamiliari • Riscaldamento diretto PN10 / PN10
e appartamenti.
• Produziona ACS basata su principio • Temperatura massima: T = 95 °C
max
Utilizza l'innovativo controllore TPC-M flussostatico con controllo della • Pressione AFS: p = 1.5 bar
con controllore di pressione differenziale temperatura termostatico min
integrato. • Capacità indicativa: 15 kW Risc, 55 kW ACS • Materiale brasatura: Rame
(opzionale: acciaio inox)
EvoFlat™ è particolarmente adatta per • Controllore efficiente e innovativo Peso incluso cover: Max. 19 kg
sistemi a due tubi in edifici residenziali TPC-M combinato con scambiatore
alimentati con teleriscaldamento, caldaie ad alte prestazioni per produzione su Isolamento: EPP λ 0.039
o riscaldamento centralizzato. richiesta e senza perdite Alimentazione: 230 V AC +/- 1%; 50 Hz
Dimensioni incl. staffa mont. (mm):
La quantità di ACS riscaldata nello • Minimo spazio richiesto per
scambiatore viene gestita grazie a un l'installazione • A 590 x L 550 x P 150
controllo flussostatico e la temperatura • Variante ad incasso o a parete Dimensioni tubi (mm):
viene regolata da un controllore • Primario/Secondario: Ø 18
autoazionato TPC-M. • Tubazioni e scambiatori in acciaio INOX
• Circuito di miscelazione per Dimensioni connessioni:
Grazie alla combinazione della riscaldamento a bassa temperatura • Tutte: G ¾” (filett. int.)
regolazione flussostatica e termostatica si
ottiene un controllo ottimale. Applicazioni Opzioni aggiuntive
La parte di controllo flussostatica
garantisce il passaggio di acqua calda • Appartamenti • Scatola da incasso
nello scambiatore solo quando vi è un • Abitazioni monofamiliari • Dima con valvole
effettivo prelievo di ACS e interrompe il • Negozi/uffici • Contatore di calore
flusso immediatamente dopo il termine • Ristrutturazione di serbatoi • Contatre volumetrico AFS
del prelievo. di acqua calda • Sistema di distribuzione per impianti
Il lato riscaldamento comprende • Preparazione ACS decentralizzata a pavimento
un circuito di miscelazione con una
pompa in classe A che garantisce una
temperatura adatta per esempio a
impianti di riscaldamento a pavimento. 2 Scambiatore di calore Danfoss XB06H-1
5 Filtro 3/4” N/N mv=0,6 mm
6 Valvola di non ritorno
EvoFlat™ è disponibile nelle varianti 10 Circolatore Risc. Wilo Yonos Para
ad incasso (con scatola) o a parete ed è 23 Pozzetto per sonda ½”
implementabile con i sistemi ACS 24 Alloggiamento per misuratore
energia 3/4” x 110 mm
di distribuzione per riscaldamento 29 Sonda temperatura
a pavimento e radiatori Danfoss. 30 Controllore temperatura
38 Controllore ACS TPC-M
AFS
40 Valv. termostatica Danfoss FJVR
per bypass/ricircolo (opzionale)
59 Alloggiam. per contalitri 3/4” x 110 mm
60 Raccordo a T per circuito riscaldamento
AFS
Mandata Mandata
primario risc.

Ritorno primario Ritorno
risc.

136 5 - Satelliti d'utenza e preparatori ACS
