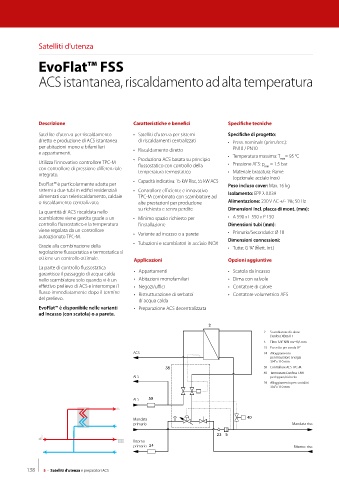

Satelliti d'utenza

EvoFlat™ FSS

ACS istantanea, riscaldamento ad alta temperatura

Descrizione Caratteristiche e benefici Specifiche tecniche

Satellite d'utenza per riscaldamento • Satelliti d'utenza per sistemi Specifiche di progetto:
diretto e produzione di ACS istantanea di riscaldamenti centralizzati • Press. nominale (prim./sec.):
per abitazioni mono e bifamiliari PN10 / PN10
e appartamenti. • Riscaldamento diretto
• Produziona ACS basata su principio • Temperatura massima: T = 95 °C
max
Utilizza l'innovativo controllore TPC-M flussostatico con controllo della • Pressione AFS: p = 1.5 bar
con controllore di pressione differenziale min
integrato. temperatura termostatico • Materiale brasatura: Rame
(opzionale: acciaio inox)
• Capacità indicativa: 15 kW Risc, 55 kW ACS
EvoFlat™ è particolarmente adatta per Peso incluso cover: Max. 16 kg
sistemi a due tubi in edifici residenziali • Controllore efficiente e innovativo
alimentati con teleriscaldamento, caldaie TPC-M combinato con scambiatore ad Isolamento: EPP λ 0.039
o riscaldamento centralizzato. alte prestazioni per produzione Alimentazione: 230 V AC +/- 1%; 50 Hz
su richiesta e senza perdite Dimensioni incl. placca di mont. (mm):
La quantità di ACS riscaldata nello
scambiatore viene gestita grazie a un • Minimo spazio richiesto per • A 590 x L 550 x P 150
controllo flussostatico e la temperatura l'installazione Dimensioni tubi (mm):
viene regolata da un controllore • Primario/Secondario: Ø 18
autoazionato TPC-M. • Variante ad incasso o a parete Dimensioni connessioni:
Grazie alla combinazione della • Tubazioni e scambiatori in acciaio INOX • Tutte: G ¾” (filett. int.)
regolazione flussostatica e termostatica si
ottiene un controllo ottimale. Applicazioni Opzioni aggiuntive
La parte di controllo flussostatica
garantisce il passaggio di acqua calda • Appartamenti • Scatola da incasso
nello scambiatore solo quando vi è un • Abitazioni monofamiliari • Dima con valvole
effettivo prelievo di ACS e interrompe il • Negozi/uffici • Contatore di calore
flusso immediatamente dopo il termine • Ristrutturazione di serbatoi • Contatore volumetrico AFS
del prelievo. di acqua calda
EvoFlat™ è disponibile nelle varianti • Preparazione ACS decentralizzata
ad incasso (con scatola) o a parete.

2 Scambiatore di calore
Danfoss XB06H-1
5 Filtro 3/4” N/N mv=0,6 mm
23 Pozzetto per sonda ½”
ACS 24 Alloggiamento
per misuratore energia
3/4” x 110 mm
38 Controllore ACS TPC-M
40 Termostato Danfoss FJVR
AFS per bypass/ricircolo
59 Alloggiamento per contalitri
3/4” x 110 mm
AFS

Mandata
primario Mandata risc.

Ritorno
primario Ritorno risc.

138 5 - Satelliti d'utenza e preparatori ACS
