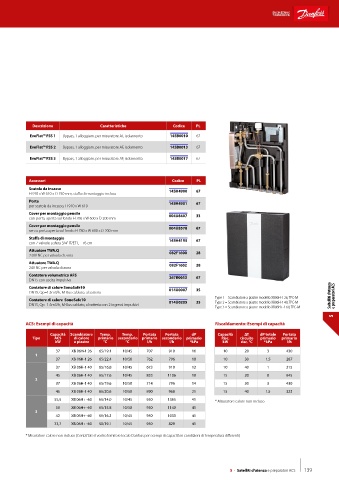

Page 141 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Descrizione Caratteristiche Codice PL
EvoFlat™ FSS 1 Bypass, 1 alloggiam. per misuratore AF, isolamento 145B0010 67

EvoFlat™ FSS 2 Bypass, 1 alloggiam. per misuratore AF, isolamento 145B0013 67
EvoFlat™ FSS 3 Bypass, 1 alloggiam. per misuratore AF, isolamento 145B0017 67

Accessori Codice PL
Scatola da incasso
H 910 x W 610 x D 150 mm, staffa di montaggio inclusa 145H4900 67
Porta 145H4901 67
per scatola da incasso, H 910 x W 610
Cover per montaggio pensile 004U8407 33
con porta, aperta sul fondo H 780 x W 600 x D 200 mm
Cover per montaggio pensile 004U8578 67
senza porta aperta sul fondo H 780 x W 600 x D 200 mm
Staffa di montaggio 145H4195 67
con 7 valvole a sfera 3/4” IT/ET L= 76 cm
Attuatore TWA.Q 082F1600 28
230V NC per valvola di zona
Attuatore TWA.Q 082F1602 28
24V NC per valvola di zona
Contatore volumetrico AFS 267B0053 67
DN15 con uscita impulsiva
Contatore di calore SonoSafe10 014U0007 35
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria Saltelliti d'utenza
Contatore di calore SonoSafe10 014U0205 35 Type 1 = Scambiatore a piastre modello XB06H-1 26, TPC-M e preparatori ACS
Type 2 = Scambiatore a piastre modello XB06H-1 40, TPC-M
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria con 2 ingressi impulsivi
Type 3 = Scambiatore a piastre modello XB06H+-1 60, TPC-M
5
ACS: Esempi di capacità Riscaldamento: Esempi di capacità

Capacità Scambiatore Temp. Temp. Portata Portata dP Capacità ΔT dP totale Portata
Tipo ACS di calore primario secondario primario secondario primario Risc. circuito primario primario
kW a piastre °C °C l/h l/h *kPa kW risc. °C *kPa l/h
37 XB 06H-1 26 65/19.1 10/45 707 910 16 10 20 3 430
1
37 XB 06H-1 26 65/22.4 10/50 762 796 18 10 30 1.5 287
37 XB 06H-1 40 65/16.8 10/45 673 910 12 10 40 1 215
45 XB 06H-1 40 65/17.6 10/45 833 1106 18 15 20 8 645
2
37 XB 06H-1 40 65/19.6 10/50 714 796 14 15 30 3 430
45 XB 06H-1 40 65/20.6 10/50 890 968 21 15 40 1.5 323
55,5 XB 06H+ -60 65/14.0 10/45 950 1365 41 * Misuratore calore non incluso
53 XB 06H+ -60 65/15.8 10/50 950 1140 41
3
42 XB 06H+ -60 55/16.3 10/45 950 1033 41
33,7 XB 06H+ -60 50/19.1 10/45 950 829 41

* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

5 - Satelliti d'utenza e preparatori ACS 139
