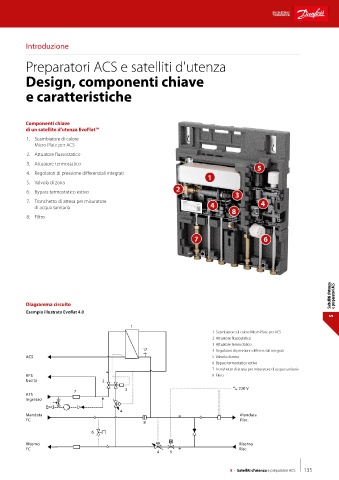

Introduzione

Preparatori ACS e satelliti d'utenza

Design, componenti chiave

e caratteristiche

Componenti chiave
di un satellite d’utenza EvoFlat™
1. Scambiatore di calore
Micro Plate per ACS
2. Attuatore flussostatico
3. Attuatore termostatico
5
4. Regolatori di pressione differenziali integrati
1
5. Valvola di zona
2
6. Bypass termostatico estivo
3
7. Tronchetto di attesa per misuratore 4 4
di acqua sanitaria
8
8. Filtro

7 6

Saltelliti d'utenza e preparatori ACS

Diagramma circuito
Esempio illustrato Evoflat 4.0
5
1
1 Scambiatore di calore Micro Plate per ACS
2 Attuatore flussostatico
3 Attuatore termostatico
17 4 Regolatori di pressione differenziali integrati
ACS 5 Valvola di zona
6 Bypass termostatico estivo
7 Tronchetto di attesa per misuratore di acqua sanitaria
AFS 8 Filtro
Uscita 2
3 230 V
7
AFS
Ingresso
4
Mandata Mandata
FC Risc.
8
6

Ritorno Ritorno
FC Risc.
4 5

5 - Satelliti d'utenza e preparatori ACS 135
