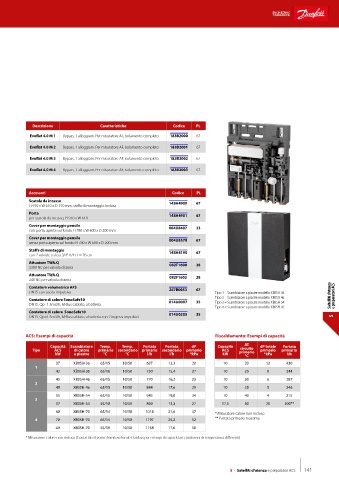

Descrizione Caratteristiche Codice PL
Evoflat 4.0 M 1 Bypass, 1 alloggiam. Per misuratore AF, isolamento completo 183B2000 67

Evoflat 4.0 M 2 Bypass, 1 alloggiam. Per misuratore AF, isolamento completo 183B2001 67
Evoflat 4.0 M 3 Bypass, 1 alloggiam. Per misuratore AF, isolamento completo 183B2002 67

Evoflat 4.0 M 4 Bypass, 1 alloggiam. Per misuratore AF, isolamento completo 183B2003 67

Accessori Codice PL
Scatola da incasso 145H4900 67
H 910 x W 610 x D 150 mm, staffa di montaggio inclusa
Porta 145H4901 67
per scatola da incasso, H 910 x W 610
Cover per montaggio pensile 004U8407 33
con porta, aperta sul fondo H 780 x W 600 x D 200 mm
Cover per montaggio pensile 004U8578 67
senza porta aperta sul fondo H 780 x W 600 x D 200 mm
Staffa di montaggio 145H4195 67
con 7 valvole a sfera 3/4” IT/ET L= 76 cm
Attuatore TWA.Q 082F1600 28
230V NC per valvola di zona
Attuatore TWA.Q
24V NC per valvola di zona 082F1602 28
Contatore volumetrico AFS 267B0053 67
DN15 con uscita impulsiva Tipo 1 = Scambiatore a piastre modello XB05H 36 Saltelliti d'utenza
Contatore di calore SonoSafe10 014U0007 35 Tipo 2 = Scambiatore a piastre modello XB05H 46 e preparatori ACS
Tipo 3 = Scambiatore a piastre modello XB05H 54
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria
Tipo 4 = Scambiatore a piastre modello XB05H 70
Contatore di calore SonoSafe10
DN15, Qp=1.5m3/h, M-Bus cablato, a batteria con 2 ingressi impulsivi 014U0205 35 5

ACS: Esempi di capacità Riscaldamento: Esempi di capacità
Capacità Scambiatore Temp. Temp. Portata Portata dP Capacità ΔT dP totale Portata
Tipo ACS di calore primario secondario primario secondario primario ACS circuito primario primario
kW a piastre °C °C l/h l/h *kPa kW primario *kPa l/h
°C
37 XB05H-36 65/15 10/50 637 13,3 20 10 20 12 430
1
43 XB05H-36 65/16 10/50 750 15,4 27 10 25 8 344
45 XB05H-46 65/15 10/50 770 16,2 23 10 30 6 287
2
49 XB05H-46 65/15 10/50 844 17,6 29 10 35 5 246
55 XB05H-54 65/15 10/50 943 19,8 34 10 40 4 215
3
37 XB05H-54 55/18 10/50 869 13,3 27 17,5 30 20 500**
60 XB05H-70 65/14 10/50 1014 21,6 37 * Misuratore calore non incluso
4 70 XB05H-70 65/14 10/50 1197 25,2 52 ** Portata primario massima
49 XB05H-70 55/19 10/50 1158 17,6 50
* Misuratore calore non incluso (Contattate il vostro fornitore locale Danfoss per esempi di capacità in condizioni di temperatura differenti)

5 - Satelliti d'utenza e preparatori ACS 141
