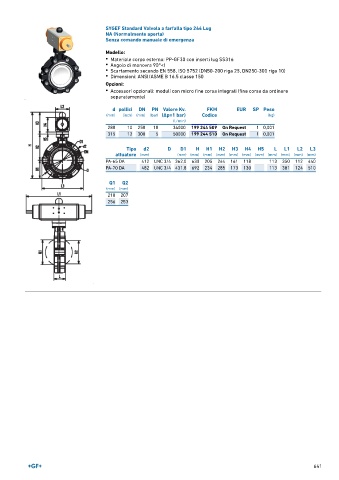

Page 641 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a farfalla tipo 244 Lug
NA (Normalmente aperta)
Senza comando manuale di emergenza

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
280 10 250 10 34000 199 244 509 On Request 1 0,001
315 12 300 5 50000 199 244 510 On Request 1 0,001

Tipo d2 D D1 H H1 H2 H3 H4 H5 L L1 L2 L3
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PA-65 DA 412 UNC 3/4 362,0 630 205 264 161 118 113 350 112 440
PA-70 DA 482 UNC 3/4 431,8 692 234 285 173 130 113 381 124 510

Q1 Q2
(mm) (mm)
210 207
256 253
