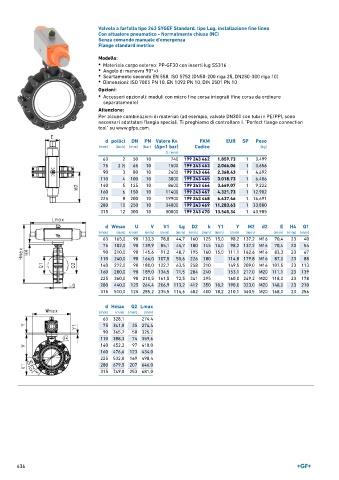

Page 636 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 SYGEF Standard, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 243 462 1.859,73 1 3,499
75 2 ∕2 65 10 1500 199 243 463 2.066,06 1 3,656
1
90 3 80 10 2400 199 243 464 2.368,43 1 4,692
110 4 100 10 3800 199 243 465 3.018,73 1 6,406
140 5 125 10 8600 199 243 466 3.669,07 1 9,222
160 6 150 10 11400 199 243 467 4.321,73 1 12,902
225 8 200 10 19900 199 243 468 6.637,46 1 16,691
280 10 250 10 34000 199 243 469 11.283,63 1 33,880
315 12 300 10 50000 199 243 470 13.540,34 1 43,985

d Wmax U V V1 Lg D2 k Y1 Y M2 d2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165,0 90 133,3 78,8 44,7 160 125 15,0 98,2 137,2 M16 70,4 23 40
75 182,0 90 139,9 85,1 45,7 180 145 15,0 98,2 137,2 M16 70,4 23 54
90 210,0 90 145,6 91,2 48,7 195 160 15,0 111,1 162,6 M16 83,3 23 67
110 240,0 90 166,0 107,5 55,6 226 180 114,8 179,8 M16 87,0 23 88
140 272,0 90 180,0 122,7 63,5 258 210 149,5 209,0 M16 107,5 23 113
160 280,0 90 189,0 134,5 71,5 284 240 153,1 217,0 M20 111,1 23 139
225 360,0 90 210,5 161,5 72,5 341 295 160,0 249,2 M20 118,0 23 178
280 440,0 125 264,4 206,9 113,2 412 350 18,2 190,0 323,0 M20 148,0 23 210
315 510,0 125 285,2 235,5 114,6 482 400 18,2 210,1 340,5 M20 168,0 23 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 328,1 274,4
75 341,0 35 274,4
90 365,7 50 325,2
110 388,3 74 359,6
140 452,2 97 418,0
160 476,6 123 434,0
225 532,0 169 498,4
280 679,5 207 646,0
315 749,0 253 681,0

636
