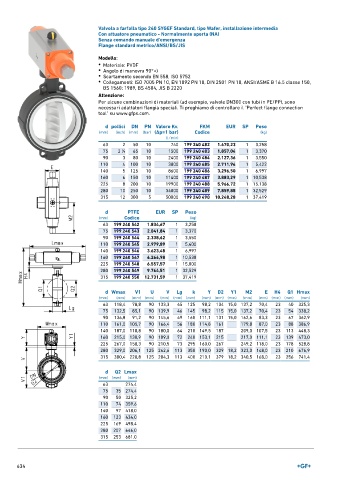

Page 634 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 SYGEF Standard, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 482 1.670,23 1 3,258
75 2 ∕2 65 10 1500 199 240 483 1.857,04 1 3,370
1
90 3 80 10 2400 199 240 484 2.127,36 1 3,550
110 4 100 10 3800 199 240 485 2.711,94 1 5,422
140 5 125 10 8600 199 240 486 3.296,50 1 6,997
160 6 150 10 11400 199 240 487 3.883,29 1 10,538
225 8 200 10 19900 199 240 488 5.966,72 1 15,138
280 10 250 10 34000 199 240 489 7.859,88 1 32,529
315 12 300 5 50000 199 240 490 10.248,28 1 37,419

d PTFE EUR SP Peso
(mm) Codice (kg)
63 199 240 542 1.834,67 1 3,258
75 199 240 543 2.041,84 1 3,370
90 199 240 544 2.338,62 1 3,550
110 199 240 545 2.979,89 1 5,400
140 199 240 546 3.623,48 1 6,997
160 199 240 547 4.266,98 1 10,538
225 199 240 548 6.557,57 1 15,000
280 199 240 549 9.764,51 1 32,529
315 199 240 550 12.731,59 1 37,419

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 98,2 104 15,0 137,2 70,4 23 40 325,3
75 132,5 85,1 90 139,9 46 145 98,2 115 15,0 137,2 70,4 23 54 338,2
90 136,8 91,2 90 145,6 49 160 111,1 131 15,0 162,6 83,3 23 67 362,9
110 161,0 105,7 90 166,4 56 180 114,8 161 179,8 87,0 23 88 386,9
140 187,0 118,8 90 180,0 64 210 149,5 187 209,0 107,5 23 113 448,3
160 215,0 130,9 90 189,0 72 240 153,1 215 217,0 111,1 23 139 473,0
225 267,0 158,3 90 210,5 73 295 160,0 267 249,2 118,0 23 178 528,8
280 329,0 206,1 125 262,6 113 350 190,0 329 18,2 323,0 148,0 23 210 676,9
315 380,4 228,8 125 284,3 113 400 210,1 379 18,2 340,5 168,0 23 256 741,4

d Q2 Lmax
(mm) (mm) (mm)
63 274,4
75 35 274,4
90 50 325,2
110 74 359,6
140 97 418,0
160 123 434,0
225 169 498,4
280 207 646,0
315 253 681,0

634
