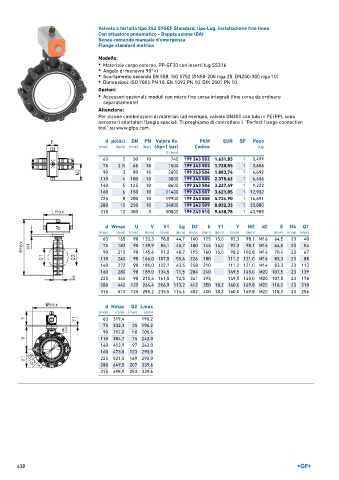

Page 638 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 243 SYGEF Standard, tipo Lug, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 243 502 1.631,83 1 3,499
75 2 ∕2 65 10 1500 199 243 503 1.720,55 1 3,656
1
90 3 80 10 2400 199 243 504 1.883,74 1 4,692
110 4 100 10 3800 199 243 505 2.375,62 1 6,406
140 5 125 10 8600 199 243 506 3.227,49 1 9,222
160 6 150 10 11400 199 243 507 3.621,05 1 12,902
225 8 200 10 19900 199 243 508 4.724,90 1 16,691
280 10 250 10 34000 199 243 509 8.032,33 1 33,880
315 12 300 5 50000 199 243 510 9.638,78 1 43,985

d Wmax U V V1 Lg D2 k Y1 Y M2 d2 E H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 133,3 78,8 44,7 160 125 15,0 92,3 98,1 M16 64,5 23 40
75 182 90 139,9 85,1 45,7 180 145 15,0 92,3 98,1 M16 64,5 23 54
90 210 90 145,6 91,2 48,7 195 160 15,0 98,2 102,8 M16 70,4 23 67
110 240 90 166,0 107,5 55,6 226 180 111,2 121,0 M16 83,3 23 88
140 272 90 180,0 122,7 63,5 258 210 111,2 121,0 M16 83,3 23 113
160 280 90 189,0 134,5 71,5 284 240 149,5 145,0 M20 107,5 23 139
225 360 90 210,6 161,5 72,5 341 295 149,5 145,0 M20 107,5 23 178
280 440 125 264,4 206,9 113,2 412 350 18,2 160,0 169,8 M20 118,0 23 210
315 510 125 285,2 235,5 114,6 482 400 18,2 160,0 169,8 M20 118,0 23 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 319,4 196,2
75 332,3 35 196,2
90 352,8 50 205,6
110 384,7 74 242,0
140 413,9 97 242,0
160 473,0 123 290,0
225 521,5 169 290,0
280 649,5 207 339,6
315 698,9 253 339,6

638
