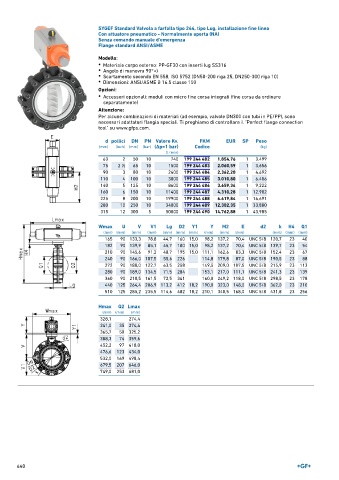

Page 640 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a farfalla tipo 244, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 482 1.854,76 1 3,499
75 2 ∕2 65 10 1500 199 244 483 2.060,59 1 3,656
1
90 3 80 10 2400 199 244 484 2.362,20 1 4,692
110 4 100 10 3800 199 244 485 3.010,80 1 6,406
140 5 125 10 8600 199 244 486 3.659,34 1 9,222
160 6 150 10 11400 199 244 487 4.310,28 1 12,902
225 8 200 10 19900 199 244 488 6.619,84 1 16,691
280 10 250 10 34000 199 244 489 12.302,35 1 33,880
315 12 300 5 50000 199 244 490 14.762,88 1 43,985

Wmax U V V1 Lg D2 Y1 Y M2 E d2 k H4 Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
165 90 133,3 78,8 44,7 160 15,0 98,2 137,2 70,4 UNC 5/8 120,7 23 40
182 90 139,9 85,1 45,7 180 15,0 98,2 137,2 70,4 UNC 5/8 139,7 23 54
210 90 145,6 91,2 48,7 195 15,0 111,1 162,6 83,3 UNC 5/8 152,4 23 67
240 90 166,0 107,5 55,6 226 114,8 179,8 87,0 UNC 5/8 190,5 23 88
272 90 180,0 122,7 63,5 258 149,5 209,0 107,5 UNC 5/8 215,9 23 113
280 90 189,0 134,5 71,5 284 153,1 217,0 111,1 UNC 5/8 241,3 23 139
360 90 210,5 161,5 72,5 341 160,0 249,2 118,0 UNC 5/8 298,5 23 178
440 125 264,4 206,9 113,2 412 18,2 190,0 323,0 148,0 UNC 5/8 362,0 23 210
510 125 285,2 235,5 114,6 482 18,2 210,1 340,5 168,0 UNC 5/8 431,8 23 256

Hmax Q2 Lmax
(mm) (mm) (mm)
328,1 274,4
341,0 35 274,4
365,7 50 325,2
388,3 74 359,6
452,2 97 418,0
476,6 123 434,0
532,0 169 498,4
679,5 207 646,0
749,0 253 681,0
