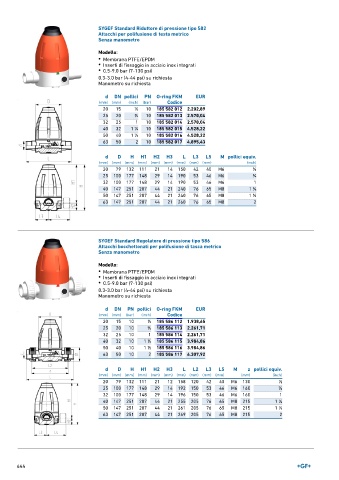

Page 644 - GEORGFISCHER - LISTINO 897

SYGEF Standard Riduttore di pressione tipo 582
Attacchi per polifusione di testa metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring FKM EUR
(mm) (mm) (inch) (bar) Codice
20 15 1 ∕2 10 185 582 012 2.202,89
25 20 3 ∕4 10 185 582 013 2.570,04
32 25 1 10 185 582 014 2.570,04
40 32 1 ∕4 10 185 582 015 4.528,22
1
50 40 1 ∕2 10 185 582 016 4.528,22
1
63 50 2 10 185 582 017 4.895,43
d D H H1 H2 H3 L L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 132 111 21 14 150 42 40 M6 1 ∕2
25 100 177 148 29 14 190 53 46 M6 3 ∕4
32 100 177 148 29 14 190 53 46 M6 1
40 147 251 207 44 21 240 76 65 M8 1 ∕4
1
50 147 251 207 44 21 240 76 65 M8 1 ∕2
1
63 147 251 207 44 21 260 76 65 M8 2

SYGEF Standard Regolatore di pressione tipo 586
Attacchi bocchettonati per polifusione di tasca metrico
Senza manometro
Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN PN pollici O-ring FKM EUR
(mm) (mm) (bar) (inch) Codice
20 15 10 1 ∕2 185 586 112 1.938,65
25 20 10 3 ∕4 185 586 113 2.261,71
32 25 10 1 185 586 114 2.261,71
40 32 10 1 ∕4 185 586 115 3.984,86
1
50 40 10 1 ∕2 185 586 116 3.984,86
1
63 50 10 2 185 586 117 4.307,92
d D H H1 H2 H3 L L2 L3 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 132 111 21 12 158 120 42 40 M6 130 1 ∕2
25 100 177 148 29 14 192 150 53 46 M6 160 3 ∕4
32 100 177 148 29 14 196 150 53 46 M6 160 1
40 147 251 207 44 21 255 205 76 65 M8 215 1 ∕4
1
1
50 147 251 207 44 21 261 205 76 65 M8 215 1 ∕2
63 147 251 207 44 21 269 205 76 65 M8 215 2

644
