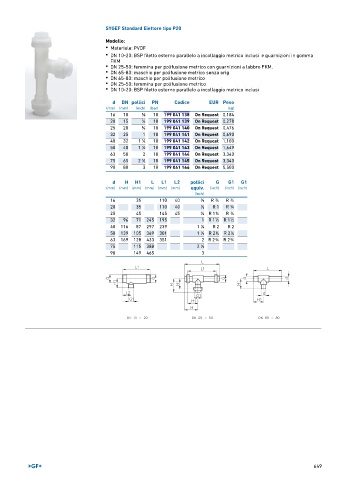

Page 649 - GEORGFISCHER - LISTINO 897

SYGEF Standard Eiettore tipo P20
Modello:
• Materiale: PVDF

• DN 10-20: BSP filetto esterno parallelo a incollaggio metrico inclusi e guarnizioni in gomma
FKM
• DN 25-50: femmina per polifusione metrico con guarnizioni a labbro FKM.
• DN 65-80: maschio per polifusione metrico senza orig
• DN 65-80: maschio per polifusione metrico
• DN 25-50: femmina per polifusione metrico
• DN 10-20: BSP filetto esterno parallelo a incollaggio metrico inclusi

d DN pollici PN Codice EUR Peso
(mm) (mm) (inch) (bar) (kg)
16 10 3 ∕8 10 199 041 138 On Request 0,184
20 15 1 ∕2 10 199 041 139 On Request 0,278
25 20 3 ∕4 10 199 041 140 On Request 0,476
32 25 1 10 199 041 141 On Request 0,690
40 32 1 ∕4 10 199 041 142 On Request 1,100
1
50 40 1 ∕2 10 199 041 143 On Request 1,649
1
63 50 2 10 199 041 144 On Request 3,340
75 65 2 ∕2 10 199 041 145 On Request 3,340
1
90 80 3 10 199 041 146 On Request 5,500
d H H1 L L1 L2 pollici G G1 G1
(mm) (mm) (mm) (mm) (mm) (mm) equiv. (inch) (inch) (inch)
(inch)
16 35 110 40 3 ∕8 R ¾ R ¾
20 35 110 40 1 ∕2 R 1 R ¾
25 45 145 45 3 ∕4 R 1¼ R ¾
32 96 71 245 195 1 R 1½ R 1½
40 116 87 297 239 1 ∕4 R 2 R 2
1
50 139 105 369 301 1 ∕2 R 2¼ R 2¼
1
63 169 128 433 351 2 R 2¾ R 2¾
75 115 388 2 ∕2
1
90 149 465 3

649
