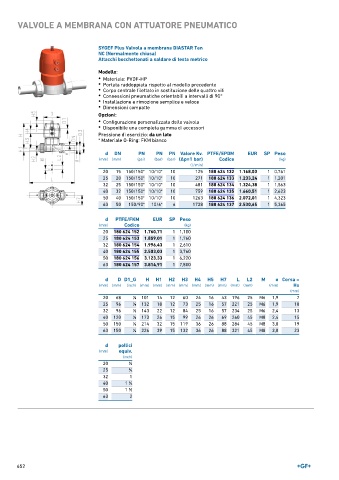

Page 652 - GEORGFISCHER - LISTINO 897

VALVOLE A MEMBRANA CON ATTUATORE PNEUMATICO

SYGEF Plus Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi bocchettonati a saldare di testa metrico

Modello:
• Materiale: PVDF-HP
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM bianco

d DN PN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (psi) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 150/150* 10/10* 10 125 180 624 132 1.168,03 1 0,761
25 20 150/150* 10/10* 10 271 180 624 133 1.233,24 1 1,201
32 25 150/150* 10/10* 10 481 180 624 134 1.324,38 1 1,563
40 32 150/150* 10/10* 10 759 180 624 135 1.660,51 1 2,623
50 40 150/150* 10/10* 10 1263 180 624 136 2.072,01 1 4,323
63 50 150/90* 10/6* 6 1728 180 624 137 2.530,65 1 5,365

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 180 624 152 1.760,71 1 1,100
25 180 624 153 1.859,01 1 1,760
32 180 624 154 1.996,43 1 2,610
40 180 624 155 2.503,03 1 3,760
50 180 624 156 3.123,33 1 6,220
63 180 624 157 3.814,91 1 7,800

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 196 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 1,9 10
32 96 1 ∕8 143 22 12 84 25 16 57 234 25 M6 2,4 13
40 120 1 ∕8 173 26 15 99 26 26 69 260 45 M8 2,4 15
50 150 1 ∕4 214 32 15 119 36 26 88 284 45 M8 3,0 19
63 150 1 ∕4 226 39 15 132 36 26 88 321 45 M8 3,0 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2
