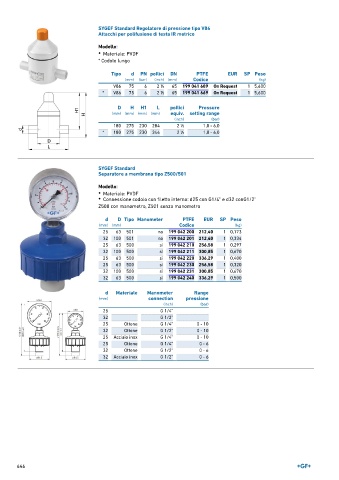

SYGEF Standard Regolatore di pressione tipo V86
Attacchi per polifusione di testa IR metrico

Modello:
• Materiale: PVDF

* Codolo lungo

Tipo d PN pollici DN PTFE EUR SP Peso
(mm) (bar) (inch) (mm) Codice (kg)
V86 75 6 2 ∕2 65 199 041 689 On Request 1 5,600
1
* V86 75 6 2 ∕2 65 199 041 669 On Request 1 5,600
1
D H H1 L pollici Pressure
(mm) (mm) (mm) (mm) equiv. setting range
(inch) (bar)
180 275 230 284 2 ∕2 1,0 - 6,0
1
* 180 275 230 344 2 ∕2 1,0 - 6,0
1

SYGEF Standard
Separatore a membrana tipo Z500/501
Modello:
• Materiale: PVDF
• Connessione codolo con filetto interno: d25 con G1/4" e d32 conG1/2"

Z500 con manometro, Z501 senza manometro

d D Tipo Manometer PTFE EUR SP Peso
(mm) (mm) Codice (kg)
25 63 501 no 199 042 200 212,40 1 0,173
32 100 501 no 199 042 201 212,40 1 0,334
25 63 500 sì 199 042 210 256,58 1 0,297
32 100 500 sì 199 042 211 300,85 1 0,670
25 63 500 sì 199 042 220 336,29 1 0,400
25 63 500 sì 199 042 230 256,58 1 0,320
32 100 500 sì 199 042 231 300,85 1 0,670
32 63 500 sì 199 042 240 336,29 1 0,500

d Materiale Manometer Range
(mm) connection pressione
(inch) (bar)
25 G 1/4"
32 G 1/2"
25 Ottone G 1/4" 0 - 10
32 Ottone G 1/2" 0 - 10
25 Acciaio inox G 1/4" 0 - 10
25 Ottone G 1/4" 0 - 6
32 Ottone G 1/2" 0 - 6
32 Acciaio inox G 1/2" 0 - 6
