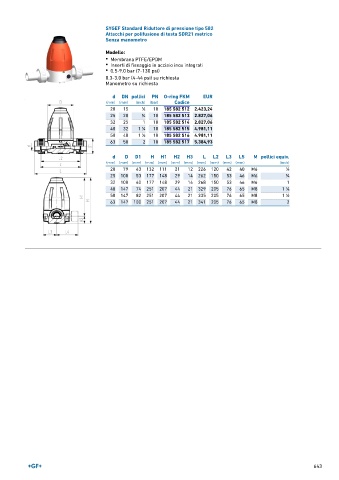

Page 643 - GEORGFISCHER - LISTINO 897

SYGEF Standard Riduttore di pressione tipo 582
Attacchi per polifusione di testa SDR21 metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN pollici PN O-ring FKM EUR
(mm) (mm) (inch) (bar) Codice
20 15 1 ∕2 10 185 582 512 2.423,24
25 20 3 ∕4 10 185 582 513 2.827,06
32 25 1 10 185 582 514 2.827,06
40 32 1 ∕4 10 185 582 515 4.981,11
1
50 40 1 ∕2 10 185 582 516 4.981,11
1
63 50 2 10 185 582 517 5.384,93
d D D1 H H1 H2 H3 L L2 L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 43 132 111 21 12 226 120 42 40 M6 1 ∕2
25 100 53 177 148 29 14 262 150 53 46 M6 3 ∕4
32 100 60 177 148 29 14 268 150 53 46 M6 1
40 147 74 251 207 44 21 329 205 76 65 M8 1 ∕4
1
50 147 82 251 207 44 21 335 205 76 65 M8 1 ∕2
1
63 147 100 251 207 44 21 341 205 76 65 M8 2

643
