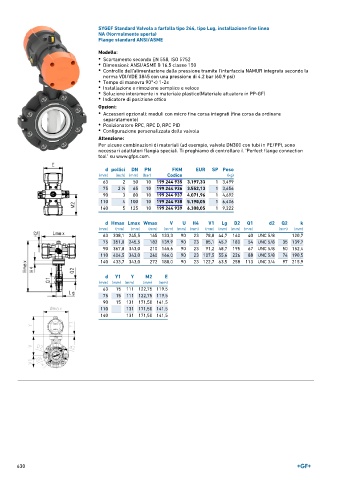

Page 630 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a farfalla tipo 244, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard ANSI/ASME

Modello:
• Scartamento secondo EN 558, ISO 5752
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN FKM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
63 2 50 10 199 244 935 3.197,33 1 3,499
75 2 ∕2 65 10 199 244 936 3.552,13 1 3,656
1
90 3 80 10 199 244 937 4.071,96 1 4,692
110 4 100 10 199 244 938 5.190,05 1 6,406
140 5 125 10 199 244 939 6.308,05 1 9,222

d Hmax Lmax Wmax V U H4 V1 Lg D2 Q1 d2 Q2 k
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 165 133,3 90 23 78,8 44,7 160 40 UNC 5/8 120,7
75 351,0 245,5 182 139,9 90 23 85,1 45,7 180 54 UNC 5/8 35 139,7
90 367,8 343,0 210 145,6 90 23 91,2 48,7 195 67 UNC 5/8 50 152,4
110 404,5 343,0 240 166,0 90 23 107,5 55,6 226 88 UNC 5/8 74 190,5
140 433,7 343,0 272 180,0 90 23 122,7 63,5 258 113 UNC 3/4 97 215,9

d Y1 Y M2 E
(mm) (mm) (mm) (mm) (mm)
63 15 111 122,75 119,5
75 15 111 122,75 119,5
90 15 131 171,50 141,5
110 131 171,50 141,5
140 131 171,50 141,5

630
