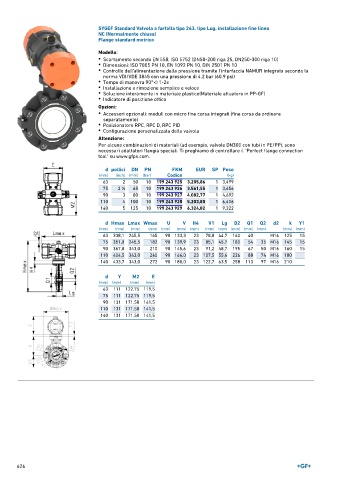

Page 626 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a farfalla tipo 243, tipo Lug, installazione fine linea
NC (Normalmente chiusa)
Flange standard metrico

Modello:
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN FKM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
63 2 50 10 199 243 925 3.205,86 1 3,499
75 2 ∕2 65 10 199 243 926 3.561,55 1 3,656
1
90 3 80 10 199 243 927 4.082,77 1 4,692
110 4 100 10 199 243 928 5.203,80 1 6,406
140 5 125 10 199 243 929 6.324,82 1 9,222

d Hmax Lmax Wmax U V H4 V1 Lg D2 Q1 Q2 d2 k Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 165 90 133,3 23 78,8 44,7 160 40 M16 125 15
75 351,0 245,5 182 90 139,9 23 85,1 45,7 180 54 35 M16 145 15
90 367,8 343,0 210 90 145,6 23 91,2 48,7 195 67 50 M16 160 15
110 404,5 343,0 240 90 166,0 23 107,5 55,6 226 88 74 M16 180
140 433,7 343,0 272 90 180,0 23 122,7 63,5 258 113 97 M16 210

d Y M2 E
(mm) (mm) (mm) (mm)
63 111 122,75 119,5
75 111 122,75 119,5
90 131 171,50 141,5
110 131 171,50 141,5
140 131 171,50 141,5

626
