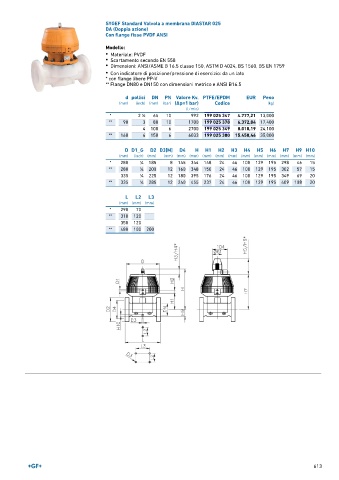

Page 613 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR 025
DA (Doppia azione)
Con flange fisse PVDF ANSI

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 347 4.777,21 13,000
1
** 90 3 80 10 1700 199 025 378 6.372,84 17,400
4 100 6 2700 199 025 349 8.010,19 24,100
** 160 6 150 6 6033 199 025 380 15.450,46 35,000

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20
** 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108 20

L L2 L3
(mm) (mm) (mm)
* 290 70
** 310 120
350 120
** 480 100 200
