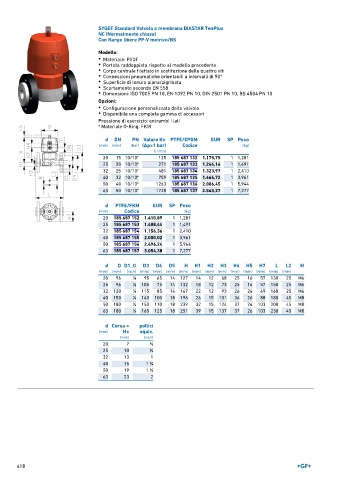

Page 618 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 687 132 1.175,75 1 1,281
25 20 10/10* 271 185 687 133 1.244,16 1 1,491
32 25 10/10* 481 185 687 134 1.323,97 1 2,410
40 32 10/10* 759 185 687 135 1.666,72 1 3,961
50 40 10/10* 1263 185 687 136 2.086,45 1 5,944
63 50 10/10* 1728 185 687 137 2.545,27 1 7,277

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 687 152 1.410,89 1 1,281
25 185 687 153 1.488,44 1 1,491
32 185 687 154 1.156,36 1 2,410
40 185 687 155 2.000,02 1 3,961
50 185 687 156 2.496,24 1 5,944
63 185 687 157 3.054,38 1 7,277

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 96 1 ∕8 95 65 14 127 14 12 68 25 16 57 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 120 1 ∕8 115 85 14 167 22 12 93 26 26 69 160 25 M6
40 150 1 ∕4 140 100 18 196 26 15 101 36 26 88 180 45 M8
50 180 1 ∕4 150 110 18 239 32 15 124 37 26 103 200 45 M8
63 180 1 ∕4 165 125 18 251 39 15 137 37 26 103 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

618
