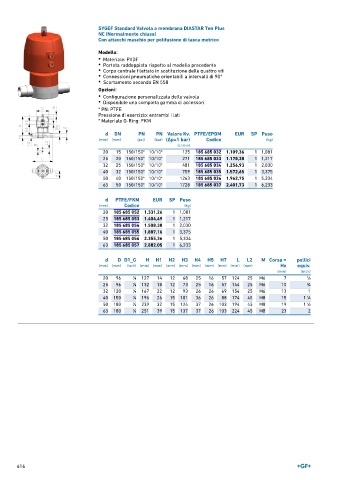

Page 616 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten Plus
NC (Normalmente chiusa)
Con attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (psi) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 150/150* 10/10* 125 185 685 032 1.109,36 1 1,081
25 20 150/150* 10/10* 271 185 685 033 1.170,38 1 1,217
32 25 150/150* 10/10* 481 185 685 034 1.256,93 1 2,030
40 32 150/150* 10/10* 759 185 685 035 1.572,65 1 3,375
50 40 150/150* 10/10* 1263 185 685 036 1.962,75 1 5,334
63 50 150/150* 10/10* 1728 185 685 037 2.401,73 1 6,233

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 685 052 1.331,26 1 1,081
25 185 685 053 1.404,49 1 1,217
32 185 685 054 1.508,30 1 2,030
40 185 685 055 1.887,16 1 3,375
50 185 685 056 2.355,36 1 5,334
63 185 685 057 2.882,05 1 6,233

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 96 1 ∕8 127 14 12 68 25 16 57 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 120 1 ∕8 167 22 12 93 26 26 69 154 25 M6 13 1
40 150 1 ∕4 196 26 15 101 36 26 88 174 45 M8 15 1 ∕4
1
50 180 1 ∕4 239 32 15 124 37 26 103 194 45 M8 19 1 ∕2
1
63 180 1 ∕4 251 39 15 137 37 26 103 224 45 M8 23 2
