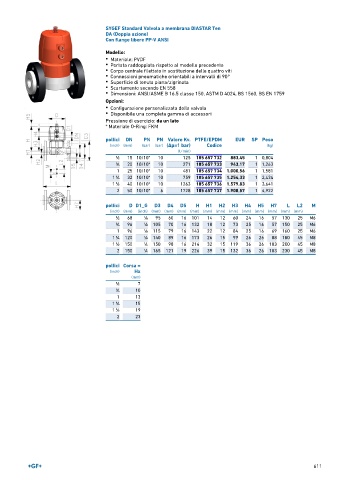

Page 611 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Con flange libere PP-V ANSI

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

pollici DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 10/10* 10 125 185 657 732 883,45 1 0,804
3 20 10/10* 10 271 185 657 733 943,17 1 1,263
∕4
1 25 10/10* 10 481 185 657 734 1.000,56 1 1,581
1 32 10/10* 10 759 185 657 735 1.254,33 1 2,434
1 ∕4
1
1 ∕2 40 10/10* 10 1263 185 657 736 1.579,83 1 3,641
2 50 10/10* 6 1728 185 657 737 1.908,57 1 4,922
pollici D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 68 1 95 60 16 101 14 12 60 24 16 57 130 25 M6
∕2 ∕8
3 ∕4 96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
1 96 1 ∕8 115 79 16 143 22 12 84 25 16 69 160 25 M6
1
1 ∕4 120 1 ∕8 140 89 16 173 26 15 99 26 26 88 180 45 M8
1 150 1 150 98 16 214 32 15 119 36 26 103 200 45 M8
1 ∕2 ∕4
2 150 1 ∕4 165 121 19 226 39 15 132 36 26 103 230 45 M8
pollici Corsa =
(inch) Hx
(mm)
1 ∕2 7
3 10
∕4
1 13
1 15
1 ∕4
1
1 ∕2 19
2 23

611
