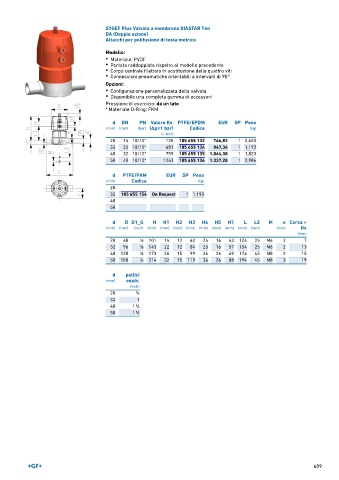

Page 609 - GEORGFISCHER - LISTINO 897

SYGEF Plus Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Attacchi per polifusione di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 655 132 746,82 1 0,603
32 25 10/10* 481 185 655 134 847,34 1 1,193
40 32 10/10* 759 185 655 135 1.064,38 1 1,823
50 40 10/10* 1263 185 655 136 1.337,28 1 2,986

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20
32 185 655 154 On Request 1 1,193
40
50

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 2 7
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 2 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 3 19

d pollici
(mm) equiv.
(inch)
20 1 ∕2
32 1
40 1 ∕4
1
50 1 ∕2
1
