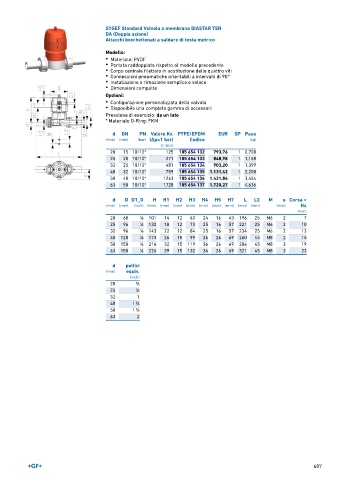

Page 607 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR TEN
DA (Doppia azione)
Attacchi bocchettonati a saldare di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 654 132 793,76 1 0,708
25 20 10/10* 271 185 654 133 848,98 1 1,158
32 25 10/10* 481 185 654 134 903,20 1 1,399
40 32 10/10* 759 185 654 135 1.131,42 1 2,208
50 40 10/10* 1263 185 654 136 1.421,86 1 3,454
63 50 10/10* 1728 185 654 137 1.720,27 1 4,636

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 196 25 M6 2 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 2 10
32 96 1 ∕8 143 22 12 84 25 16 57 234 25 M6 2 13
40 120 1 ∕8 173 26 15 99 26 26 69 260 45 M8 2 15
50 150 1 ∕4 214 32 15 119 36 26 69 284 45 M8 3 19
63 150 1 ∕4 226 39 15 132 36 26 69 321 45 M8 3 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

607
