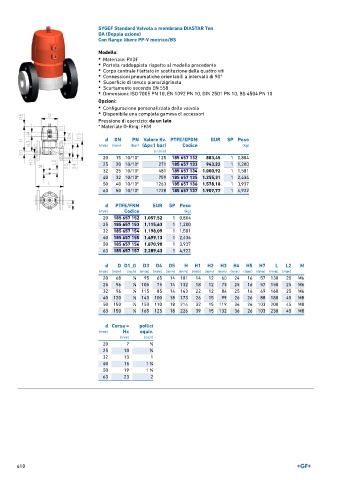

SYGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Con flange libere PP-V metrico/BS

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 657 132 883,45 1 0,804
25 20 10/10* 271 185 657 133 943,22 1 1,200
32 25 10/10* 481 185 657 134 1.000,92 1 1,581
40 32 10/10* 759 185 657 135 1.255,31 1 2,434
50 40 10/10* 1263 185 657 136 1.578,18 1 3,937
63 50 10/10* 1728 185 657 137 1.907,77 1 4,922

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 657 152 1.057,52 1 0,804
25 185 657 153 1.115,63 1 1,200
32 185 657 154 1.198,09 1 1,581
40 185 657 155 1.499,13 1 2,434
50 185 657 156 1.870,98 1 3,937
63 185 657 157 2.289,43 1 4,922

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 57 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 69 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 88 180 45 M8
50 150 1 ∕4 150 110 18 214 32 15 119 36 26 103 200 45 M8
63 150 1 ∕4 165 125 18 226 39 15 132 36 26 103 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2
