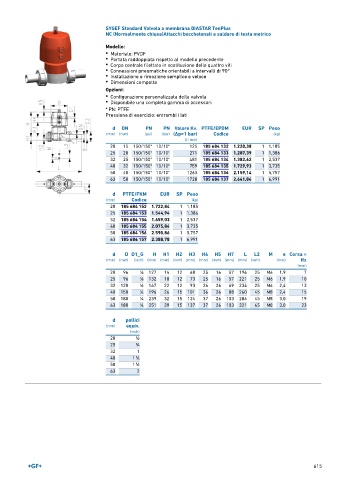

Page 615 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)Attacchi bocchetonati a saldare di testa metrico

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati

d DN PN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (psi) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 150/150* 10/10* 125 185 684 132 1.220,38 1 1,185
25 20 150/150* 10/10* 271 185 684 133 1.287,39 1 1,386
32 25 150/150* 10/10* 481 185 684 134 1.382,62 1 2,537
40 32 150/150* 10/10* 759 185 684 135 1.729,93 1 3,735
50 40 150/150* 10/10* 1263 185 684 136 2.159,14 1 5,757
63 50 150/150* 10/10* 1728 185 684 137 2.641,84 1 6,991

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 684 152 1.722,84 1 1,185
25 185 684 153 1.544,94 1 1,386
32 185 684 154 1.659,03 1 2,537
40 185 684 155 2.075,84 1 3,735
50 185 684 156 2.590,86 1 5,757
63 185 684 157 2.388,78 1 6,991

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 96 1 ∕8 127 14 12 68 25 16 57 196 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 1,9 10
32 120 1 ∕8 167 22 12 93 26 26 69 234 25 M6 2,4 13
40 150 1 ∕4 196 26 15 101 36 26 88 260 45 M8 2,4 15
50 180 1 ∕4 239 32 15 124 37 26 103 284 45 M8 3,0 19
63 180 1 ∕4 251 39 15 137 37 26 103 321 45 M8 3,0 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

615
