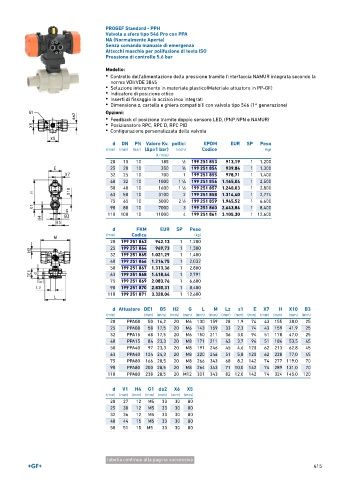

Page 415 - GEORGFISCHER - LISTINO 897

PROGEF Standard - PPH
Valvola a sfera tipo 546 Pro con PPA
NA (Normalmente Aperta)
Senza comando manuale di emergenza
Attacchi maschio per polifusione di testa ISO
Pressione di controllo 5.6 bar
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. pollici EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) (inch) Codice (kg)
(l ⁄ min)
20 15 10 185 1 ∕2 199 251 853 913,19 1 1,200
25 20 10 350 3 ∕4 199 251 854 939,84 1 1,300
32 25 10 700 1 199 251 855 978,71 1 1,400
40 32 10 1000 1 ∕4 199 251 856 1.165,04 1 2,500
1
50 40 10 1600 1 ∕2 199 251 857 1.240,03 1 2,800
1
63 50 10 3100 2 199 251 858 1.314,40 1 2,774
75 65 10 5000 2 ∕2 199 251 859 1.945,52 1 6,600
1
90 80 10 7000 3 199 251 860 2.643,84 1 8,400
110 100 10 11000 4 199 251 861 3.105,30 1 12,600

d FKM EUR SP Peso
(mm) Codice (kg)
20 199 251 863 942,13 1 1,200
25 199 251 864 969,73 1 1,300
32 199 251 865 1.021,29 1 1,400
40 199 251 866 1.214,75 1 2,032
50 199 251 867 1.313,36 1 2,800
63 199 251 868 1.418,44 1 2,791
75 199 251 869 2.083,76 1 6,600
90 199 251 870 2.830,31 1 8,400
110 199 251 871 3.328,04 1 12,600

d Attuatore DE1 B5 H2 G L M Lz s1 E X7 H X10 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 16,2 20 M6 130 159 28 1,9 74 43 155 38,0 25
25 PPA08 58 17,5 20 M6 143 159 33 2,3 74 43 159 41,9 25
32 PPA15 68 17,5 20 M6 150 211 36 3,0 94 51 178 47,0 25
40 PPA15 84 23,3 20 M8 171 211 43 3,7 94 51 184 53,5 45
50 PPA40 97 23,3 20 M8 191 246 45 4,6 120 62 213 62,8 45
63 PPA40 124 24,3 20 M8 220 246 51 5,8 120 62 228 77,0 45
75 PPA80 166 28,5 20 M8 266 343 68 8,2 142 74 277 119,0 70
90 PPA80 200 28,5 20 M8 264 343 71 10,0 142 74 289 131,0 70
110 PPA80 238 28,5 20 M12 301 343 82 12,0 142 74 324 145,0 120

d V1 H4 G1 da2 X6 X5
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 27 12 M5 33 30 80
25 30 12 M5 33 30 80
32 36 12 M5 33 30 80
40 44 15 M5 33 30 80
50 51 15 M5 33 30 80

tabella continua alla pagina successiva
